Fourniture des commandes innovatrices et rentables de pivotement
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SE7 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Lieu d'origine: | Changzhou, Chine | MODÈLE: | SE7 |
---|---|---|---|
Rapport de vitesse: | 57:1 | Efficacité: | 40% |
Couleur: | RAL 9006 | application: | Traqueur solaire |
Conducteur: | Moteur 220VAC/380VAC/24VDC | Garantie: | 5~10 ans |
certificat: | ISO9001, CE | Site d'installation: | Dessus ouvert de champ ou de toit |
Caractéristique: | Installation sûre et facile, longue durée | Entretien: | libre |
Surligner: | IP66 slew drive gearbox,PV Trackers slew drive gearbox,Solar Tracker slew drive gearbox |

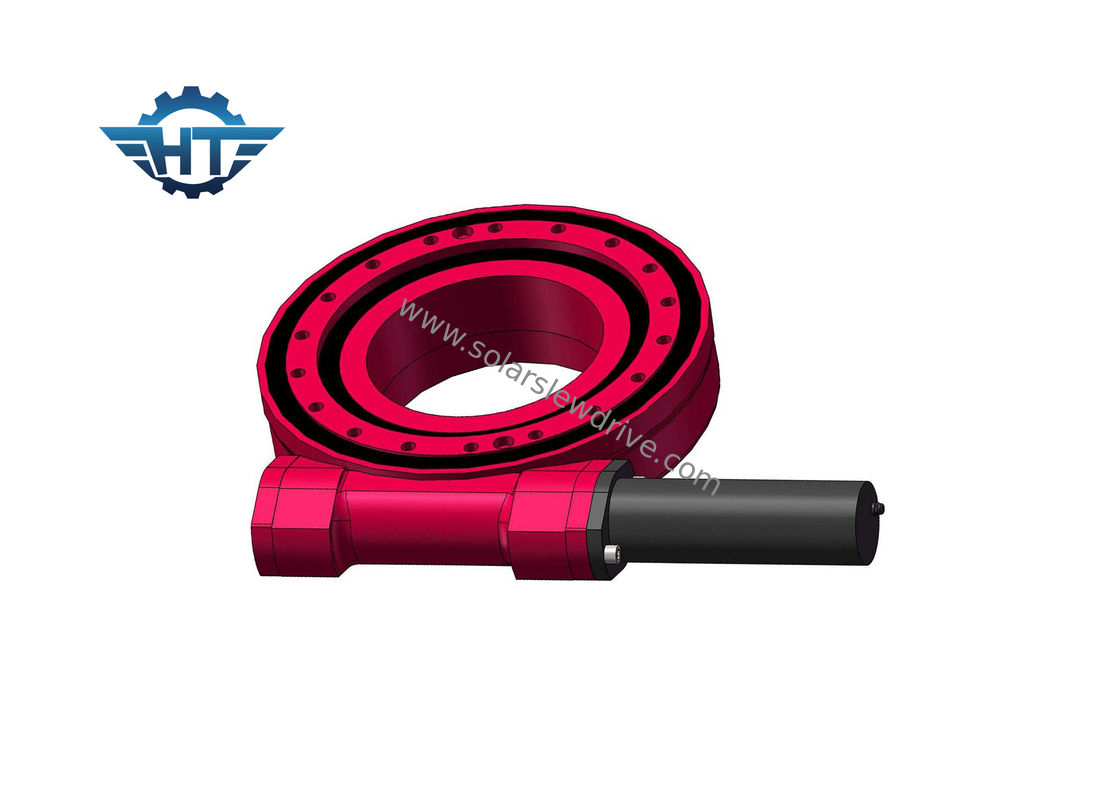

Boîte de vitesse d'entraînement de groupe de SE7 IP66, réducteurs de troisième étape avec le couple à vitesse réduite et élevé pour des traqueurs de picovolte
Description
Inclus en logeant la commande de pivotement appliquez-vous principalement à l'état relativement élevé pour la condition élevée pour l'occasion antipoussière, antipluie et anti-corrosive. Catégorie IP66 de Presion.
Marque : Hangtuo
Number modèle : SE5A-37MHD-24RC-REV.A
Matériel : 42CrMo, 50Mn
Certificat : CE, ISO9001
Garantie : 10 ans
Vie : 30 ans
Emballage : Paquet de contreplaqué
Comment choisir une commande appropriée de groupe
Il y a beaucoup de types de commandes de groupe, qui peuvent être choisies prenant en considération les facteurs suivants.
1. Capacité de charge, direction et propriétés : La commande de groupe convient à soutenir les charges légères, et les roulements à rouleaux conviennent aux charges lourdes et aux charges d'impact. Quand le roulement est sujet à la charge axiale pure, le palier de butée est généralement choisi, et quand le roulement est sujet à la charge radiale pure, le roulement à billes de cannelure profonde ou le roulement à rouleaux cylindrique court est généralement choisi, et quand le dispositif rotatoire est exposé à la charge radiale pure, il y a également une petite charge axiale, vous peut choisir le roulement à billes de cannelure profonde, le roulement à billes de contact angulaire, les roulements à rouleaux coniques et les boules de centrage ou centrage des roulements à rouleaux. Quand la charge axiale est grande, l'angle de contact des roulements à billes angulaires de contact et des roulements à rouleaux coniques peut être choisi, ou l'utilisation des incidences centripètes et des paliers de butée être combiné, qui est particulièrement appropriée aux charges axiales extrêmement élevées ou aux conditions spéciales avec la grande rigidité axiale.
2. Vitesse laissée : Pour différents types de conducteur de commandes de groupe, généralement les incidences avec le petit frottement et la basse capacité de chauffage conviennent aux grandes vitesses. La conception devrait essayer d'obtenir les roulements rotatoires pour fonctionner dans des conditions au-dessous de leur vitesse de rotation finale.
3. Rigidité : Quand les incidences de la boîte de commande de groupe soutiennent la charge, la voie de roulement et l'endroit de contact du corps de roulement produiront la déformation élastique, la quantité de déformation est proportionnelle à la charge, et son rapport détermine la taille de rapport de rigidité. La rigidité de l'incidence peut généralement être améliorée par le pré-serrage de l'incidence. En outre, dans la conception de support de roulement, considérer la combinaison et la disposition des incidences peut également améliorer la rigidité de support de roulement.
4. Erreur de accord de représentation et d'installation : Après que l'incidence soit chargée dans la position fonctionnante, l'installation pauvre et le positionnement seront provoqués par des erreurs de fabrication. Actuellement, dû à la pêche d'axe et la dilatation thermique et d'autres raisons, l'ours de rapport trop de charge, endommageant premier. Les incidences de centrage automatique peuvent surmonter des défauts provoqués par des erreurs d'installation sur leurs propres moyens et sont donc appropriées pour de tels usages.
5. A massacré l'installation et le démontage d'entraînement : les roulements à rouleaux coniques, les roulements à rouleaux et les roulements à rouleaux coniques, etc., appartiennent à l'intérieur et l'anneau externe peut être séparé soutenant des types (c'est-à-dire, soi-disant incidences séparées), faciles à installer et démonter.
Tableau de représentation des commandes de pivotement de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Champ d'application
Les applications typiques incluent les traqueurs solaires, les turbines de vent, les plats de satellite et de radar, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s, et les ascenseurs des véhicules à moteur.
Nos services et force
matériel 1.Raw des fournisseurs dignes de confiance ;
le processus 2.Production est dans l'accord strict avec le système de la gestion de la qualité ISO9001.
contrôle de qualité du dans-processus 3.Strict et inspection 100% de produit fini avant la livraison ;
les inspections de produit de la partie 4.Third sont acceptables sur requête de client.
5.Adoption du procédé normalisé de conception de produits et de l'APQP, PPAP, FEMA pour l'analyse d'application.
