| Brand Name: | HangTuo |
| Model Number: | VE6 |
| MOQ: | 1 morceau |
| Prix: | USD 280~330/ pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L/C, T/T, Western Union |

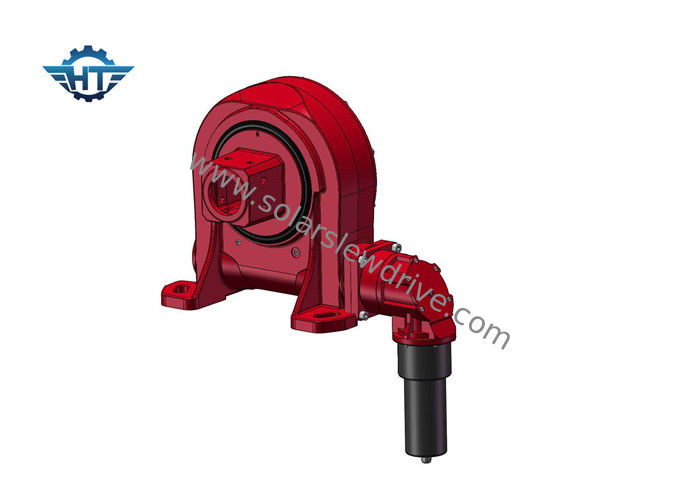

Commande solaire verticale de groupe d'engrenage à vis sans fin de 6 pouces avec la protection IP66 pour le système de piste solaire
Description
La commande de pivotement d'engrenage à vis sans fin VE6 est une solution compacte avec la transmission élevée, se composant d'un anneau de pivotement avec la vitesse externe, combinée avec un axe adapté contigu de ver.
Feathures
Par le gearset à verrouillage automatique, aucune coupure n'est nécessaire sur le moteur moteur.
Disponible avec les moteurs adaptés planétaires directement montés.
Une commande-plus haute usage-résistance de ver de la commande d'engrenage à vis sans fin, qui peut charger le couple fort de sortie et incliner le couple de moment avec la représentation bonne de la stabilité et de la fiabilité. La commande de ver est également disponible pour dépister plus haut le champ précis.
Dessin de VE6
Fiche technique des commandes de groupe du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Avantages
1. Tournez de ±60°, arrêt dur à l'intérieur
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
Applications
Incluez les traqueurs solaires, les turbines de vent, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, les tours défonceuses, les ascenseurs et les turbines de vent des véhicules à moteur, les plats, l'antenne de satellite etc.
