| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 morceau |
| Prix: | USD 280~380/ pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L/C, T/T, Western Union |

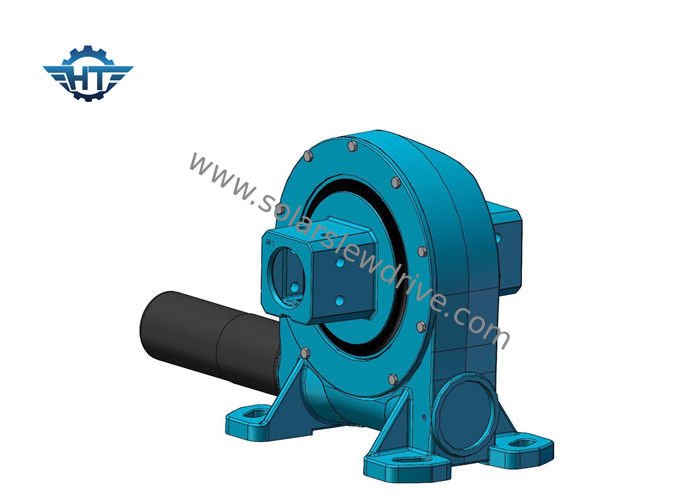

VE9 a enfermé la commande de groupe d'engrenage à vis sans fin de Chambre avec le tube de la place 12*12 pour 2 traqueurs simples d'axe de portrait
Description
Le nom de la commande de pivotement s'appelle également vitesse de pivotement, commande rotatoire, essieu moteur rotatoire, dispositif rotatoire d'entraînement, commande de groupe, vitesse de pivotement, et la boîte de commande rotatoire. Actuellement la majorité de tels dispositifs s'appellent les commandes de pivotement.
Notre mouvement d'entraînement de pivotement peut réduire la puissance. Il peut résister à la charge axiale, charge radiale et moment de renversement. Il comporte l'installation facile, entretien facile, et l'épargne d'espace d'installation favorise dans une large mesure.
La configuration générale est moteur de réduction planétaire de C.C ou moteurs adaptés par C.A. dans l'industrie photovoltaïque solaire tandis que le moteur hydraulique en tant qu'actionné par l'électricité dans des machines de construction.
Paramètres des commandes de pivotement du VE
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | kilogramme | ||||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
Avantages
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
Application
C'est application incluent les systèmes d'alimentation solaire, la direction spéciale de véhicule, le camion à panneau plat résistant, les grues de conteneur, la grue montée par camion, la grue d'automobile et les véhicules aériens, les grues, les grues de portique, les petites stations d'énergie éolienne, les télécommunications spatiales, le récepteur satellite, etc….
