Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SE21 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériel: | 50Mn, 42CrMo | Modèle: | SE21 » |
---|---|---|---|
Rapport de vitesse: | 125:1 | Couple de sortie évaluée: | kNm 16 |
Inclinaison du couple: | kNm 205 | Efficacité: | 40% |
Couleur: | RAL 9006 | ||
Surligner: | commande de pivotement pour le système de piste solaire,commande solaire de traqueur |

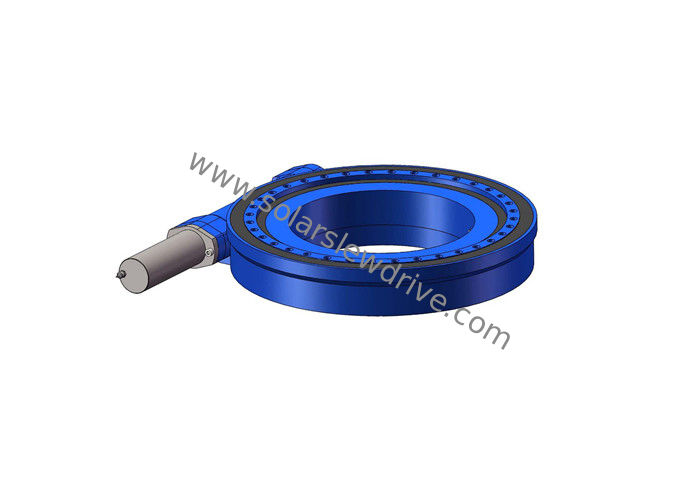

21 le traqueur solaire de pouce IP66 a massacré la commande avec le ver 42CrMo et enveloppe la vitesse pour l'usage industriel
Description
Une commande d'incidence de pivotement ou d'anneau de groupe est un roulement-élément de rotation soutenant que la boîte soutient typiquement une charge lourde sauf la lent-rotation. Elle est employée souvent dans une plate-forme horizontale telle qu'une grue conventionnelle, un yarder d'oscillation, ou la plate-forme de vent-revêtement d'un moulin à vent de horizontal-axe.
Caractéristiques
1. Peut obtenir un grand rapport de transmission
2. Plus de design compact
3. Plus de contact dentaire à l'aide de d'enveloppement le ver, la transmission de maillage de multi-dent pour le faire fonctionnant sans à-coup avec à faible bruit.
4. À verrouillage automatique, il peut réaliser l'inverse à verrouillage automatique, c'est-à-dire, seulement le ver pour conduire la roue de ver. Avec cette configuration, le mécanisme de ver utilisé dans les machines lourdes peut jouer un rôle de protection de sécurité.
5. Efficacité élevée de transmission, moins d'usage.
Paramètres d'entraînement de pivotement de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Application
La construction des machines est l'endroit le plus très utilisé pour des incidences de pivotement, telles que des machines de déplacement de terre, des machines d'excavatrices, de désintégration, des récupérateurs d'empileur, des niveleuses, des rouleaux de route, des aléseuses puissantes, des machines de forage de roche, etc.
L'application d'entraînement de pivotement est étendue et a augmenté sensiblement. Une fois que principalement utilisé pour le mien et la construction lourde, les applications d'entraînement maintenant de pivotement incluent l'énergie solaire, les turbines de vent et même les tours d'amusement. Les industries tournent au groupe les commandes qui exigent la force, l'exactitude, la sécurité, et l'efficacité énormes.
