Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | sde |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 100~1600/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | 500 PCS par mois |
Nom de marque: | Hangtuo | Matériau: | 50Mn, 42CrMo |
---|---|---|---|
OEM: | Disponible | Certificat: | ISO9001, CE |
Moteur assorti: | moteur électrique | Paquet: | CAISSE DE CONTRE-PLAQUÉ |
couleur: | Comme exigence | Précision: | ≤0.1° |
Surligner: | Commande d'anneau de pivotement,moteur d'entraînement de ver |

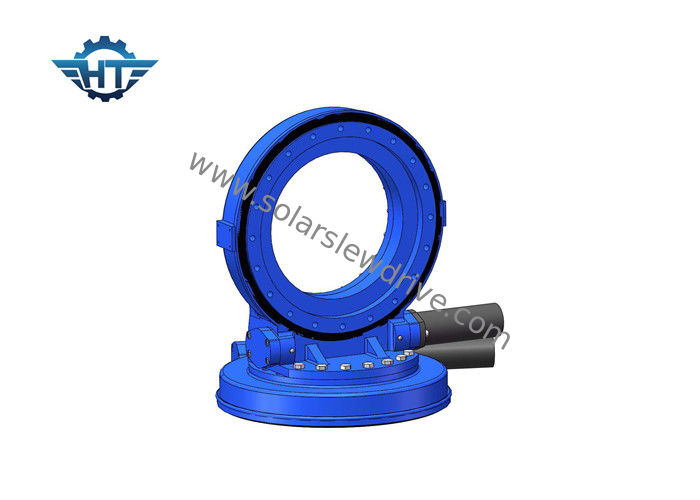

Le double groupe d'axe de ver et de vitesse conduisent avec l'Auto-serrure et les configurations élevées de contrecoup pour le picovolte, CSP, CPV
Description
Commande de pivotement par pièce de transmission qui a la caractéristique à verrouillage automatique inverse en raison de la structure de la vitesse et du ver. Cette caractéristique augmente considérablement la stabilité de l'opération et du facteur de sécurité. Dans l'addtion, le ver est enveloppent le ver qui signifie plus de contact avec la vitesse pour augmenter la force et la stabilité de l'unité.
La double commande de pivotement de l'axe de Hangtuo est conçue pour tenir des charges lourdes et pour résister aux forces élevées sans rupture. La commande de pivotement est examinée pour la qualité et la fiabilité. Nos doubles commandes d'axe sont machinées pour créer les solutions adaptées aux besoins du client avec une vie de champ de 30 ans. Toutes nos commandes répondent aux normes fixées par OIN 9001, CE, certifications et nos composants et assemblages finaux sont qualifiés.
Caractéristiques
Nous prévoit d'établir le laboratoire d'inspection le plus professionnel dans l'industrie motrice de pivotement.
Essai d'inspection de matière première : scléromètre portatif
Surface : Mesure d'épaisseur
Représentation électrique : appareil de contrôle de torsion de moteur
Anti-errosion : machine d'essai à l'embrun salin
Anti-vieillissement : Machine UV d'essai
Adapdation thermique : chambre haute-basse de la température
D'autres gabarits et outillages de montages
Fiche technique d'entraînement de pivotement de SDE
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogramme) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Application
1. Solutions de cheminement solaires d'axe simple et de double axe pour améliorer l'efficacité de panneau de picovolte.
2. Concentrateur solaire, plat solaire, CPV (Photovoltaics concentré), CSP (énergie solaire concentrée), cuvette parabolique solaire, traqueur de picovolte
3. tournez le piédestal dans des turbines de vent
4. application de machines de construction : largement appliqué sur la grue montée de camion, plate-forme de fonctionnement aérienne, grue de dock, grippage de bois de construction
5. marché d'industrie : automation/chaîne de montage, bras robotique
6. satellite : la commande de groupe peut être employée pour les télécommunications spatiales et les systèmes de localisation mondiaux dans l'antenne parabolique
