Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE7 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 300~456/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Matériel: | 50Mn, 42CrMo | Modèle: | SDE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | 2000 Nm |
| Tenir le couple: | 13500 Nm | Inclinaison du couple: | 13200 Nm |
| efficacité: | 40% | Couleur standard: | RAL 9006 |
| Surligner: | Commande d'anneau de pivotement,moteur d'entraînement de ver |
||

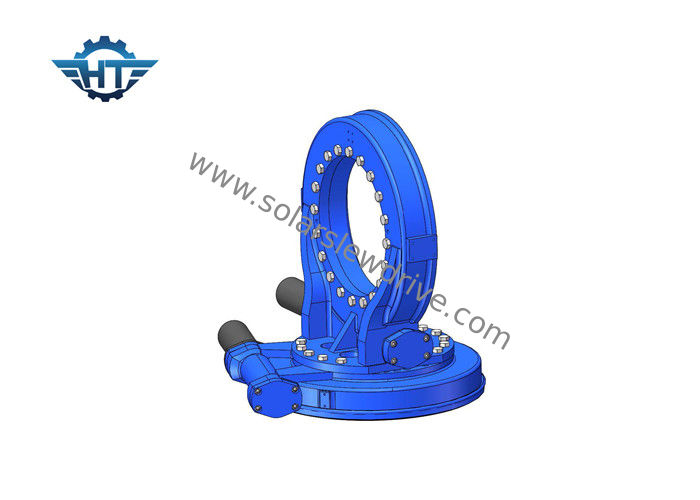

Double commande de pivotement d'engrenage à vis sans fin d'axe avec la Chambre incluse et petit contrecoup pour le traqueur de picovolte
Description
Une commande de pivotement ou une incidence de pivotement est une pièce de rotation qui soutient typiquement un lourd mais charge de lent-rotation, souvent une plate-forme horizontale telle qu'une grue conventionnelle, un yarder d'oscillation, ou la plate-forme de vent-revêtement d'un système de piste solaire de horizontal-axe. La commande de pivotement se compose de l'enveloppent le ver, la vitesse, le traqueur solaire de la maison etc. que la double commande de groupe d'axe est solution parfaite dans les applications de cheminement solaires de double axe.
La double commande de groupe d'axe ont trois types solutions avec des commandes de groupe :
Généralement pour la structure facile de parenthèse, la commande de groupe de sde serait la solution parfaite, mais les autres deux sont également très populaires.
Commandes de groupe appliquées dans le système de piste de picovolte
| Nom de produit | Commande du pivotement SDE7 |
| Couple de sortie | 980 N.m ; 723 ft.lbs |
| Max Output Torque | 1938 N.m ; 1429 ft.lbs |
| Inclinaison du couple de moment | 7000 N.m ; 5163 ft.lbs |
| Tenir le couple | 13200 N.m ; 9736 ft.lbs |
| Estimation axiale statique | kN 133,20 ; 29943 livres |
| Estimation radiale statique | kN 53 ; 11977 livres |
| Estimation axiale dynamique | kN 31,90 ; 7171 livres |
| Estimation radiale dynamique | kN 27,91 ; 6274 livres |
| Solutions de rechange de moteur | Moteur 12V/24V ; Moteur pas à pas ; Moteur sans brosse |
| Style de produits | Double axe ; Axe simple ; CPV/HCPV ; Plat solaire ; Parabolique ; Tour solaire |
| Caractéristique d'application | Système de piste solaire, outillage industriel |
| Mètre carré de système solaire | ㎡ 30 |
Paramètres d'optimisation du traitement de SDE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Caractéristiques
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. Enveloppement de l'intérieur d'entraînement de ver
3. Contact dentaire multi pour assurer la charge élevée
4. Auto-serrure pour améliorer la sécurité
