| Brand Name: | HangTuo |
| Model Number: | SE12 |
| MOQ: | 1 morceau |
| Prix: | USD 100~1600/ pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |

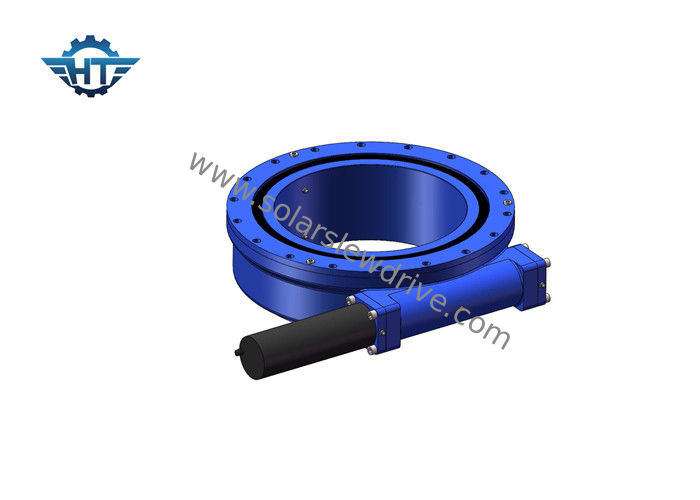

Boîte de vitesse d'entraînement du groupe IP66 décrite avec à vitesse réduite de grande précision pour des grues et des machines
Description
1. La température fonctionnante
Les incidences d'anneau de pivotement sont employées souvent à l'intérieur, et dehors où l'exposition à l'humidité et à la contamination significative est possible. Températures ambiantes normales -40°F à +140°F (- 40°C à +60°C) sont standard. Nos incidences conçues sepecial d'anneau de pivotement peuvent tenir le termperature s'étend de -30℃ à +120℃. Il est suitble en état de temps chaud et sec. Les anneaux de pivotement ont conçu pour fonctionner dans des environnements plus durs.
2. Lubrification
La graisse est le lubrifiant le plus commun utilisé dans des incidences d'anneau de pivotement et des applications de vitesse. La lubrification régulière par les garnitures de graisse ou les trous fournis de graisse est exigée pour le bon fonctionnement sur les anneaux standard de pivotement.
3. Boulons
On lui suggère toujours que des boulons soient choisis avec le conseil et l'aide de nos ingénieurs.
4. exactitude
Nos incidences d'anneau de pivotement de stadard ne sont pas typiquement équipées de petites tolérances. Quelques applications d'anneau de pivotement exigent un degré d'exactitude plus élevé. Pour l'appui de construction et de conception sur des applications spéciales veuillez nous contactent.
Paramètres des séries de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Application
Les incidences d'anneau de pivotement peuvent être utilisées pour un large éventail d'applications. Les domaines du déploiement s'étendent des excavatrices et des grues, extraction à ciel ouvert et turbines de vent, à l'antenne. D'autres champs d'application incluent l'ingénierie et le système de piste solaire.
