| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 morceau |
| Prix: | USD 280~380/ pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |

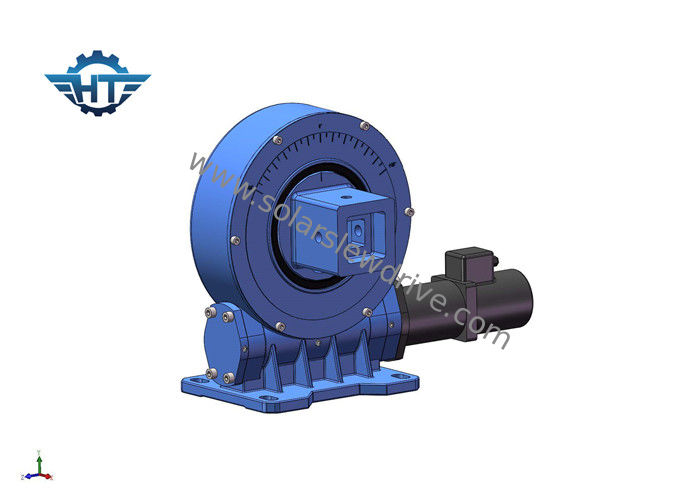

VE9 choisissent la commande de groupe d'engrenage à vis sans fin avec le couple élevé pour le système de piste solaire de tringlerie
Description
Les commandes de pivotement ou les incidences d'anneau de pivotement tournent les modules qui sont les unités de rotation compactes intégrées dans un logement de fonte qui contient un anneau de rotation avec une vitesse. La vitesse tourne l'anneau de rotation avec la grande précision et tient compte de l'effort doux de rotation et de maximum.
Caractéristiques
1. Inverse à verrouillage automatique en raison des caractéristiques à verrouillage automatique d'engrenage à vis sans fin. Cette caractéristique augmente considérablement la stabilité de l'opération de centre serveur et du facteur de sécurité.
2. Comparé aux produits traditionnels d'oscillation, la boîte de vitesse d'entraînement de pivotement est facile à installer, facile à maintenir, et ménage de l'espace considérable d'installation.
Paramètres des commandes de pivotement du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Avantages
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Enveloppant la commande de ver à l'intérieur
3. Grande charge pour l'usage du contact dentaire multi
4. Fonction à verrouillage automatique statique
5. Arrêt dur à l'intérieur
Applications
La commande de pivotement ou les applications typique d'anneau de pivotement incluent l'énergie solaire, les turbines de vent, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, les tours défonceuses et les ascenseurs des véhicules à moteur.
