| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 morceau |
| Prix: | USD 280~380/ pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |

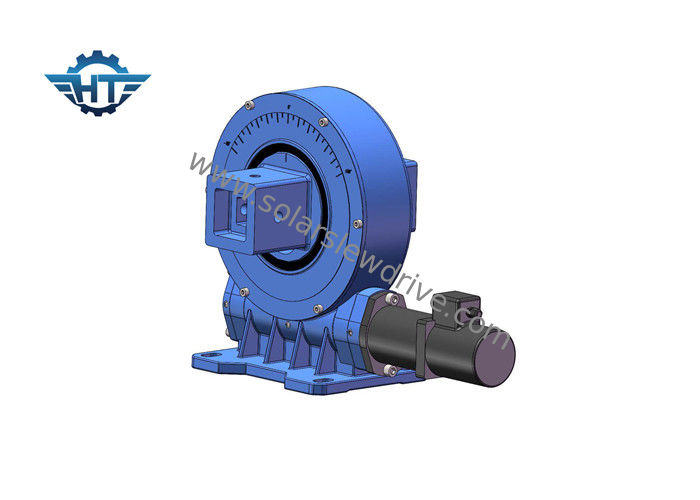

Commandesolaired'anneaudepivotementd'axesimpledu VE9avecletubecarrépourlesystèmedepisteà platsimple
Description
les commandes de pivotement de Simple-axe tournent environ un axe. Ces produits sont la norme dans des commandes de pivotement, les plus faciles d'installer, et les plus utilisés généralement. Le VE offre le support vertical et une commande plein-incluse dans une unité haute puissance.
Avantages
1. Couple backholding élevé
2. À verrouillage automatique pour améliorer la sécurité solaire du système de piste
2. Arrêt dur à l'intérieur
3. Enveloppant la commande de ver à l'intérieur
4. Contact dentaire multi pour assurer la charge élevée et pour réduire au minimum le contrecoup
Données techniques des commandes de pivotement du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Applicatons
Des incidences d'entraînement de pivotement sont habituellement trouvées dans l'application comme : turbines de vent, transporteurs de charge lourde, traqueurs solaires, grues de port, équipement hydraulique, tables de dispositifs de direction de grue, de systèmes d'automation, de manipulateurs de charge lourde, de lacet et de contrôle de lancement.
