Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE9 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 248~380/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| modèle: | VE9 | Auto-serrure: | Oui |
|---|---|---|---|
| Certificat: | ISO9001, CE | Garantie: | 5~10 ans |
| Matériau: | 50Mn, 42CrMo | Application: | Industrielle |
| couleur: | RAL6001 | Précision: | ≤0.1 |
| Surligner: | anneau de pivotement d'engrenage à vis sans fin,moteur d'engrenage à vis sans fin |
||

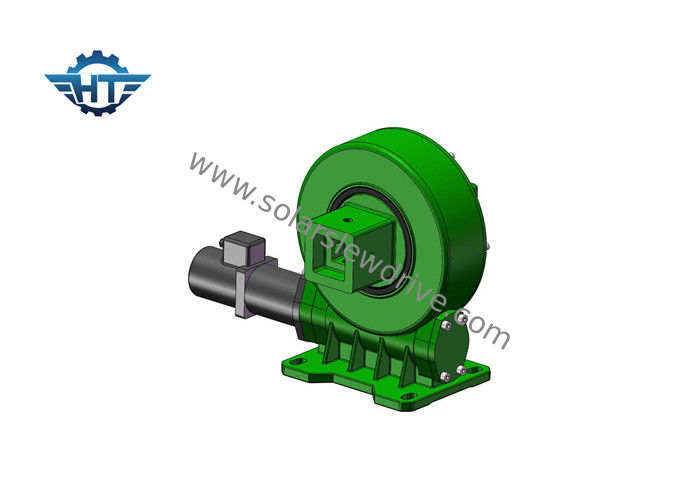

Commande solaire verticale de groupe avec le moteur 220VAC pour le système de piste solaire d'axe simple
Description de produit
La commande de pivotement d'engrenage à vis sans fin est un mécanisme rotatoire de transmission de réduction de plein-cycle intégré avec une source d'énergie d'entraînement. Les incidences de haute précision sont utilisées comme disciple de transmission et une pièce d'attachement de mécanisme et une pièce active et une source motrice sont attachées à un des anneaux intérieurs et externes de l'anneau de pivotement. L'autre anneau est considéré comme le disciple de transmission et la base se reliante de l'organe mobile conduit, de sorte que l'incidence de pivotement elle-même ait une caractéristique du plein-cercle rotatoire, la source d'énergie d'entraînement et la transmission principale sont efficacement configurées. La pièce lui fait un mécanisme polyvalent de transmission de réduction qui intègre les fonctions de la rotation, la décélération, et avoir une structure simple et une fabrication et un entretien commodes en même temps.
Performace de série du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Caractéristiques
La commande de pivotement peut réaliser la rotation et la réduction de vitesse circulaires illimitées, et peut résister à une force axiale plus importante, force radiale et force de renversement. Elle a des avantages de la structure de grande précision et compacte et de la grande capacité de chargement.
Applications
L'application d'entraînement de pivotement sont habituellement trouvées dedans comme : turbines de vent, transporteurs de charge lourde, traqueurs solaires, grues de port, équipement hydraulique, tables de dispositifs de direction de grue, de systèmes d'automation, de manipulateurs de charge lourde, de lacet et de contrôle de lancement.
