| Brand Name: | HangTuo |
| Model Number: | SE14 |
| MOQ: | 1 morceau |
| Prix: | USD 280~1100 / pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |

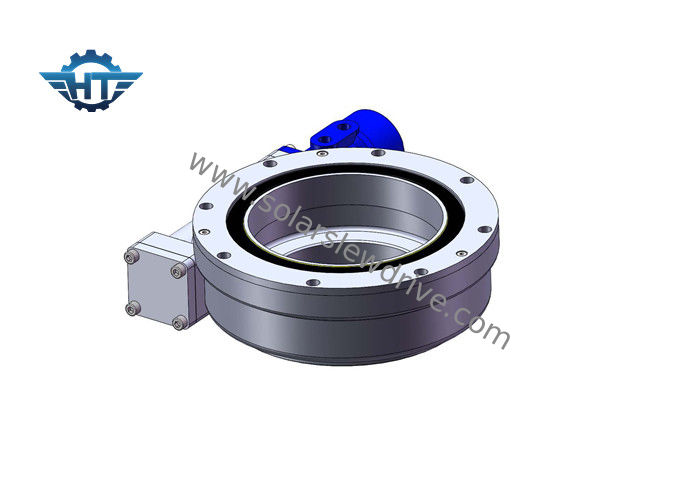

Incidence d'anneau de pivotement de haute précision avec le moteur hydraulique pour le système solaire de traqueur
Description
L'incidence de groupe est une incidence qui capable soutenir la charge axiale, charge radiale et couple de renversement. Dans des circonstances normales, les anneaux de pivotement ont leurs propres trous de montage, trous de lubrifiant et trous de joint, pour répondre aux différents besoins du divers centre serveur fonctionnant dans les diverses conditions.
Caractéristiques
1. Rapport de vitesse
La rotation de la commande d'anneau de pivotement réduit la vitesse du membre conduit et multiplie également son couple et l'augmenter proportionnellement pendant que la vitesse diminue. Le rapport de vitesse des axes dépend de la relation du nombre de fils du ver au nombre de dents dans la roue ou la vitesse de ver.
2. Ver de sablier
Nos commandes de pivotement emploient la technologie de ver de sablier, dans laquelle le ver est formé pour engager plus de dents dans la vitesse. Ceci a augmenté des résultats d'engagement de dent dans une plus grandes force, efficacité et longévité.
3. Fonction
Le pivotement conduit la fonction avec la technologie standard de ver, en laquelle le ver sur l'axe horizontal agit en tant que conducteur pour la vitesse, généralement l'axe est conduit par le moteur électrique de vitesse. Et il est à verrouillage automatique.
Avantages
1. Rotation 360 degrés
2. Peut attacher un moteur de vitesse de gauche ou de côté droit
3. Le dégagement d'embrayage est déjà placé avant usine
4. Installation simple et bas entretien
5. Design compact
6. À verrouillage automatique ; aucun besoin de frein
7. Petit contrecoup
Paramètres d'optimisation du traitement des séries de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
