Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 330~360/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Numéro de modèle: | SE14 | Tenir le couple: | 54200 nanomètre |
---|---|---|---|
Inclinaison du couple: | 68000 nanomètre | Couple de production: | 6550 nanomètre |
Charge axiale statique: | 680 KN | Charge radicale statique: | kN 230 |
matières premières: | 50Mn, 42CrMo | Poids: | 63 kilogrammes |
Surligner: | moteur hydraulique de groupe,commande solaire de traqueur |

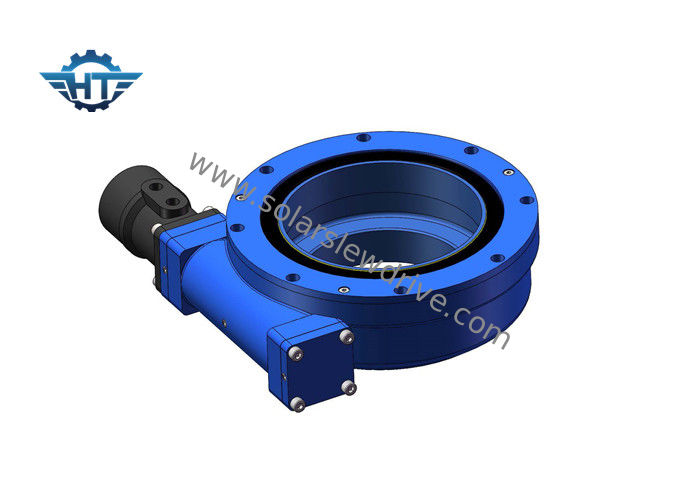

Description de produit
Les commandes standard de groupe sont équipées d'un logement ouvert tandis qu'un logement ouvert n'est pas donné aux parties A une bonne estimation d'IP. Les commandes du pivotement de Hangtuo sont avec le logement inclus qui fournit la commande de pivotement une protection de l'entrée IP66. Que des aides la commande de pivotement peuvent être travaillées dans l'environnement dur. Notre commande de pivotement ont la caractéristique de l'individu fermant à clef l'axe de ver de sablier. Une fois que l'entrée de source d'énergie est retournée au neutre, l'axe de ver fermera à clef la charge en le place sans exiger n'importe quel dispositif de freinage externe.
Paramètres de Performace des séries de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Application
Les applications typiques incluent les traqueurs solaires, turbines de vent, antenne de satellite et les plats de radar, camion tend le cou, homme se soulève, équipement de service, attachements hydrauliques d'équipement, équipement d'outil d'huile, manipulateurs de pneu, tours défonceuses, et ascenseurs, robot des véhicules à moteur etc.
Transport, manipulation et stockage
Transportez seulement dans la position horizontale, impacts devrait être évité.
Portez les gants de travail et faites attention en manipulant la commande de groupe.
Employez les trous des anneaux dans les commandes de groupe pour fixer des boulons pour le levage, la manipulation et le placement sûrs.
Stockez seulement dans une position horizontale et dans les chambres fermées, la gardent à partir de l'obtention humide, la protection contre la corrosion extérieure des surfaces de contact exposées dure approximativement 1 mois dans l'emballage fermé. Le stockage de plus longue période exige des mesures de sauvegarde spéciales.
Transport des anneaux déballés de groupe
Utilisez la vitesse de levage appropriée ne transportent verticalement jamais le produit
Des commandes déballées de groupe peuvent être transportées avec la vitesse de levage dans les conditions suivantes :
1. La vitesse de levage doit être configurée convenablement pour la charge de transport d'unité.
2. Les boulons d'anneau doivent être configurés convenablement pour le poids de l'unité de transport.
3. La commande de groupe seulement sera transportée par lui-même.
4. Le transport au sein de la société seulement sera exécuté horizontalement.
