| Brand Name: | HangTuo |
| Model Number: | SE12 » |
| MOQ: | 1 morceau |
| Prix: | USD 100~1200/pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |

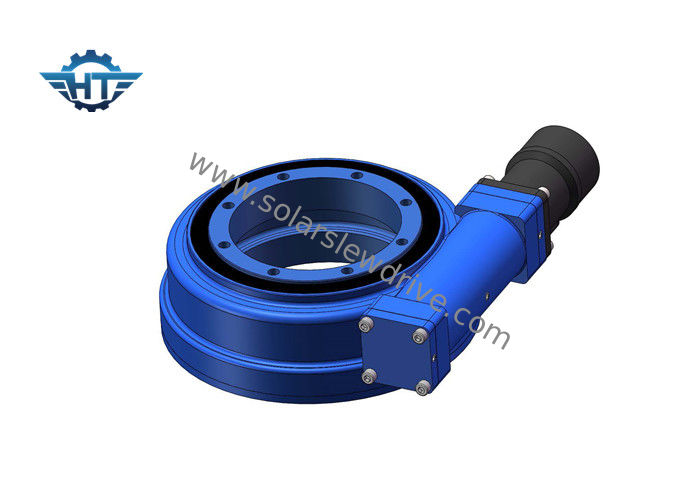

Incidence hydraulique de pivotement du couple SE12 élevé pour des machines et des grues de construction
Description
Commande d'anneau de pivotement, également connue sous le nom d'incidences de pivotement ou incidence de plaque tournante, qui peut soutenir la charge axiale élevée, charge radiale et moment d'inclinaison. On le connaît comme : « usinez les joints », il est les pièces essentielles de transmission de machines entre deux objets qui doivent être mouvement rotatoire relatif. Il peut transmettre un couple pour la rotation. La rotation peut être à un axe simple, ou dans des haches multiples ensemble.
Avantages
1. Elle peut soutenir la force axiale, force radiale et d'inclinaison moment simultanément
2. L'espace d'économie dans les équipements
3. Maximisez la capacité de charge dans un design compact
4. Durée de vie étendue
5. Coûts de maintenance réduits
Tableau de représentation de série de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Application
La commande de pivotement est largement appliquée dans les remorques modulaires, tous les types de grues, la plate-forme de fonctionnement aérienne, les systèmes de piste solaires et les systèmes d'énergie éolienne. Des boîtes de vitesse électriques et planétaires peuvent être conçues selon l'exigence de client.
