| Brand Name: | HangTuo |
| Model Number: | SDE7 |
| MOQ: | 1 morceau |
| Prix: | USD 100~1200/ pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |

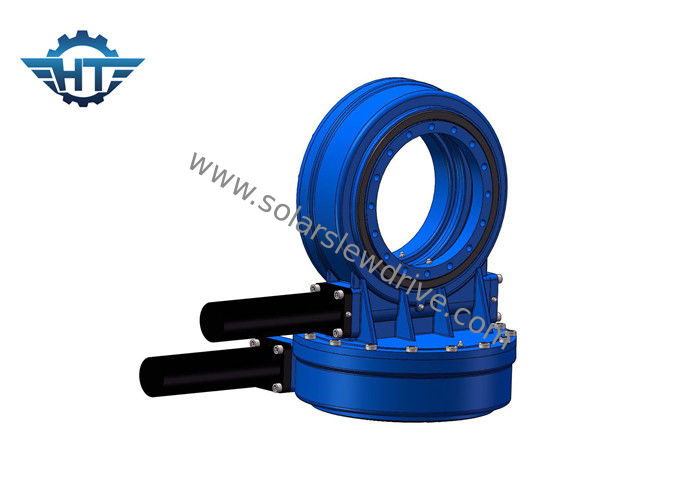

Commande d'anneau de groupe de Stoque petite pour le double héliostat d'axe et parabolique adaptés par incidence élevée
Description
Notre commande de pivotement de série de SDE principalement utilisée pour le picovolte, STP, systèmes de piste solaires de CSP, ce modèle est double axe pour des directions horizontales et d'altitude. Elle peut être employée pour 10 mètres carrés de panneaux solaires.
Nous sommes commis à la recherche, se développant et application de haute qualité, commandes de pivotement de précision, nous fournit l'axe simple horizontal fiable, incidences de pivotement de double-axe et le pivotement conduit pour les systèmes de piste solaires, les trackings solaires etc. de CSP, de CPV. Nos produits professionnels et de haute qualité également seront bien appliqués comme solution régulière sur la plate-forme de fonctionnement aérienne, la grue de camion, le grippage de bois de construction, la plate-forme de forage, l'équipement de jet, le véhicule hydraulique de module, les chaînes de montage automatisées, les systèmes de lacet de vent, etc.
Avantage
1. moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. conduisez une plus grande charge pour l'usage du contact dentaire multi
4. fonction à verrouillage automatique
Paramètres d'optimisation du traitement de SDE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Applications
Les applications les plus communes des incidences d'anneau de pivotement ou des commandes de pivotement sont les traqueurs solaires de double-axe et les traqueurs solaires d'axe simple, tels que les héliostats, parabolique, le Fresnel et le photovoltaics concentré (CPV), les traqueurs solaires etc. d'axe simple de plats de satellite ou de radar, plat ou oblique. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
