Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SE1 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 100~150/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
modèle: | 1 pouce | Rapport de vitesse: | 32:1 |
---|---|---|---|
Efficacité: | 40% | Type: | Horizontal |
Application: | Énergie solaire | Service d'OEM: | Disponible |
Point d'origine: | Changzhou (Chine). | Pilote: | moteur de la vitesse 24V |
Surligner: | solar slew drive,slewing drive for solar tracking system |

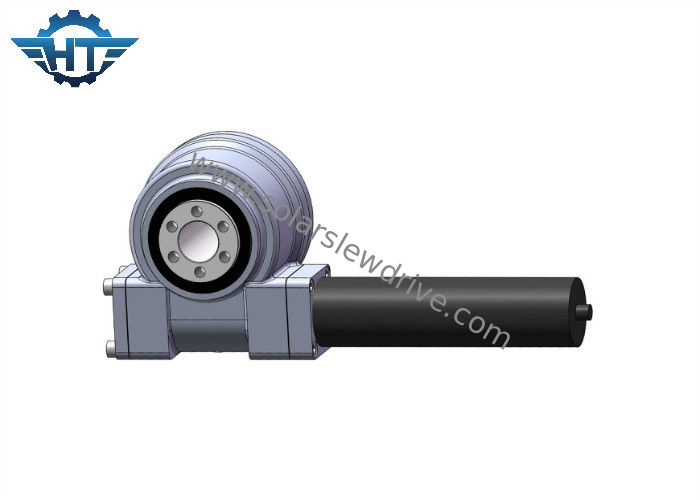

Anneau élevé de pivotement de couple soutenant le lecteur IP66 de groupe pour le système de piste solaire
Description
L'anneau de pivotement conduisent s'appelle également incidence de pivotement, commande d'anneau de pivotement, commande de vitesse de pivotement ou réducteur de pivotement, etc. Il est typiquement employé dans le secteur aérospatial, systèmes d'alimentation solaire, turbines de vent, système de transmission par satellite, et les machines d'ingénierie comme le camion tendent le cou, et l'homme se soulève, etc. Récemment des années, il a été prospère employé dans des systèmes de production d'électricité photovoltaïque.
La commande de pivotement peut sans risque tenir les charges radiales et axiales, aussi bien que transmet un couple pour la rotation. La rotation peut être à un axe simple, ou dans des haches multiples ensemble. Des commandes d'anneau de pivotement sont transformées à fabriquer l'embrayage, les incidences, les joints, le logement, le moteur et d'autres composants auxiliaires et les assembler en boîte de vitesse de finition
Avantages
1. Rotation 360 degrés
2. Connexion d'un moteur de vitesse de la gauche ou du côté droit
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement d'embrayage ; ceci est déjà placé par le producteur avant usine
4. Lubrifiez avant usine
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique, un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
Paramètres des séries de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
