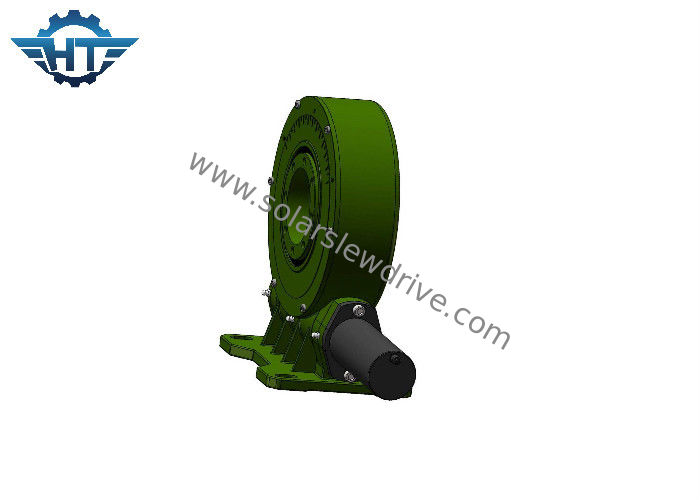

IP66 choisissent la petite commande rotatoire de groupe d'axe avec le couple fort pour les traqueurs solaires

IP66 choisissent la petite commande rotatoire de groupe d'axe avec le couple fort pour les traqueurs solaires

  • IP66 choisissent la petite commande rotatoire de groupe d'axe avec le couple fort pour les traqueurs solaires
  • IP66 choisissent la petite commande rotatoire de groupe d'axe avec le couple fort pour les traqueurs solaires
IP66 choisissent la petite commande rotatoire de groupe d'axe avec le couple fort pour les traqueurs solaires
Détails sur le produit:
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: VE3 »
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 330~450/ pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: PC 2000 PAR MOIS
Contact
Description de produit détaillée
Lieu d'origine: Changzhou (Chine). Matériau: 50Mn, 42CrMo
modèle: VE3 » Rapport de vitesse: 31:1
Efficacité: 40% couleur: RAL 9006
Application: systèmes de piste solaires Pilote: moteur de 24VDC
Garantie: 5~10 ans Certificat: ISO9001, CE
Surligner:

solar slew drive

,

slewing drive for solar tracking system



IP66 choisissent la petite commande rotatoire d'axe avec le couple fort pour les traqueurs solaires d'axe simple



Description



La commande de pivotement, également appelée la commande et la boîte de vitesse rotatoires parce que les composants de noyau sont l'axe d'incidence et de ver de pivotement. Il se compose également des composants auxiliaires tels que les joints, le logement, et le moteur. Comme source d'énergie, le moteur de groupe a utilisé le moteur de moteur d'engrenage planétaire de C.C, de vitesse à C.A. ou le moteur pas à pas. Le moteur hydraulique à C.A. est principalement utilisé dans les machines de construction comme système d'entraînement de puissance. Car le composant de noyau pivote la commande d'anneau, la boîte de vitesse de pivotement peut aisément résister aux forces axiales et radiales.



Le principe de fonctionnement d'entraînement de groupe : Le ver est conduit par le moteur, qui conduit l'anneau externe de l'anneau de pivotement pour tourner ; L'anneau externe a produit le couple par la bride et l'anneau intérieur de l'anneau de pivotement est fixé dans le logement.



La commande de pivotement a à verrouillage automatique inverse en raison de la commande d'engrenage à vis sans fin avec des caractéristiques à verrouillage automatique inverses. Cette caractéristique augmente considérablement la stabilité de l'opération de centre serveur et du facteur de sécurité. Comparé aux produits traditionnels d'oscillation, la boîte de vitesse d'entraînement de pivotement est facile à installer, facile à maintenir, et ménage de l'espace considérable d'installation.



La commande de pivotement est un nouveau type de produit de pivotement, habituellement appelé l'anneau de pivotement, qui se compose habituellement de ver, d'anneau de pivotement, de logement, de moteur et d'autres composants. Puisque les composants de noyau pivotent des incidences, ils peuvent simultanément résister aux forces axiales, aux forces radiales, et à retourner des moments. Comparé aux produits rotatoires traditionnels, la nouvelle commande de pivotement comporte l'installation facile, l'entretien facile et un plus grand degré de l'espace d'installation.



Paramètres d'optimisation du traitement des séries du VE



Modèle Rapport Couple de sortie évaluée (N.m) Inclinant le couple (N.m) Tenant le couple (N.m) Charge axiale (kN) Charge radiale (kN) Efficacité Précision (°) À verrouillage automatique Poids (kilogrammes)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 Oui 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 Oui 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 Oui 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 Oui 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 Oui 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 Oui 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 Oui 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 Oui 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Oui 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Oui 251



Moteur de C.C



1. Adoptez la double structure porteuse pour l'axe de sortie de sorte que le couple maximum de la boîte de vitesse soit augmenté beaucoup.

2. La roue de Sun et la roue planétaire sont reliées par la cannelure qui augmente le couple maximum de la boîte de vitesse et rallonge la vie.

3. Nous utilisons la vitesse hélicoïdale à l'étape d'entrée qui font au bruit le bas anf couru sans à-coup dans la grande vitesse. L'anneau intérieur de vitesse est séparé de sorte que nous puissions faire plus de rapport et la conception soit flexible. La boîte de vitesse et le moteur sont placés près d'une difficulté de couture par la vis dans axiaux qui augmentent la précision assortie et réduisent le bruit.

4. Nous employons le support de goupille à l'intérieur de la goupille planétaire d'utilisation de wheel.we rectifiant au lieu du meulage coulissant ainsi la vie de la boîte de vitesse est beaucoup plus longue.

5. Double structure porteuse ; Meulage interne sur le trou intérieur des engrenages planétaires faisant l'arrondi intérieur de trou moins de 0.003mm ; fonctionnement par le roulement au lieu du glissement ; Éraflure de précision de surface de la vitesse HRC60 ; L'adoption de tous ces technoligies assurent l'opération tranquille et régulière superbe et un temps de longue durée plus de 10000 heures.
