| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 morceau |
| Prix: | USD 100~1600 / pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |

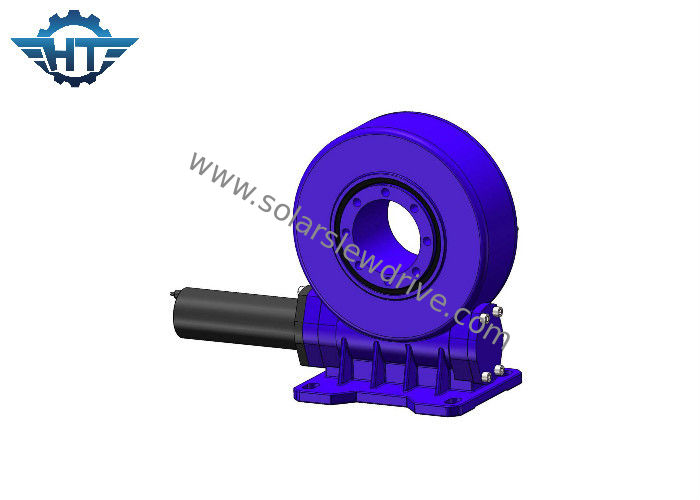

Commande verticale de pivotement d'engrenage à vis sans fin, couple fort et IP66 pour le système de panneau solaire
Description
Nous sommes bon fournisseur des commandes de pivotement. La commande de groupe pour le traqueur solaire est très utilisée dans le système de piste solaire de production d'électricité photovoltaïque et d'autres nouvelles industries énergétiques ici et ailleurs en raison de ses multi-dents entrent en contact, grand couple de transmission et bon fonctionnement, et il peut résister à de grandes charges radiales et axiales et à moment fort de renversement (résistance de vent).
La commande de pivotement est une partie principale dans le traqueur solaire. En adoptant l'incidence de pivotement en tant que son composant de noyau, la commande de pivotement peut soutenir la force axiale, force radiale et d'inclinaison moment simultanément. Il y a 10 tailles différentes fournies par 3" à 25" pouce.
Application
Les applications typiques d'entraînement de groupe incluent l'industrie solaire, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques, l'équipement d'outil d'huile, les grues marines, les manipulateurs de pneu, les tours défonceuses et les ascenseurs des véhicules à moteur, mais les commandes de groupe sont employées dans beaucoup d'autres applications exigeant la participation de charge et la capacité de rotation.
Paramètres des séries du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Avantages
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
