Fourniture des commandes innovatrices et rentables de pivotement
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SE17 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 100~1100/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Lieu d'origine: | Changzhou, Chine | Rapport de vitesse: | 102: 1 |
---|---|---|---|
Couple normal de sortie: | 9400 nanomètre | Tenir le couple: | 65040 nanomètre |
Inclinaison du couple: | 135600 nanomètre | Auto-serrure: | Oui |
Utilisation: | Traqueurs solaires | Protégez la caractéristique: | IP66 |
Surligner: | commande de pivotement pour le système de piste solaire,commande solaire de traqueur |

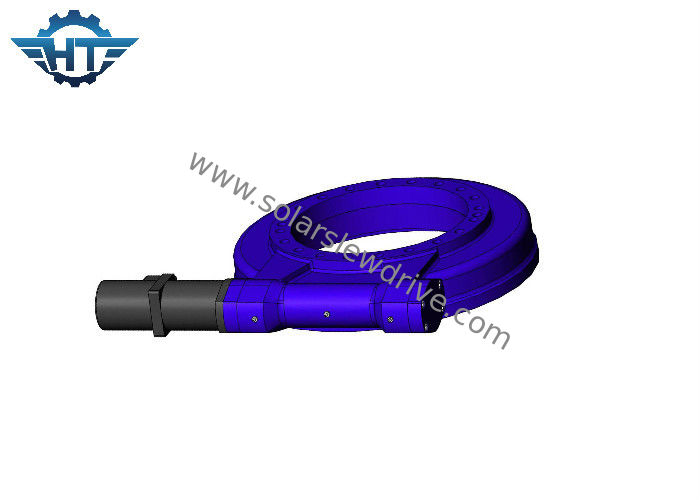

17 petit réducteur de vitesse d'entraînement de groupe de pouce IP66 pour le système de piste solaire simple horizontal
Description
Les traqueurs solaires capturent la pleine ampleur des rayons du soleil parce que le pivotement conduit le coule pour faire le système suivre le soleil complètement. Selon différents secteurs, l'augmentation de l'énergie capturée par le cheminement solaire de double-axe est augmentée par jusqu'à et plus de 100% que les panneaux montés plats fixes, aussi biaxiaux de la rotation permettent au traqueur de placer les modules/panneaux solaires pour faire face à la perpendiculaire (directement à) au soleil de l'aube au crépuscule.
Dans d'un double les traqueurs solaires axe, nous pourrions employer les deux deux commandes de pivotement de Se et un système de piste solaire de double axe.
Paramètres des séries de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Différents moteurs 220VAC, 380VAC de moteurs (, moteurs 12VDC, 24VDC, 48VDC, moteurs servo et moteurs pas à pas) peut être conçu selon l'exigence de client.
Moteur de C.C
1. Adoptez la double structure porteuse pour l'axe de sortie de sorte que le couple maximum de la boîte de vitesse soit augmenté beaucoup.
2. La roue de Sun et la roue planétaire sont reliées par la cannelure qui augmente le couple maximum de la boîte de vitesse et rallonge la vie.
3. Nous utilisons la vitesse hélicoïdale à l'étape d'entrée qui font au bruit le bas anf couru sans à-coup dans la grande vitesse. L'anneau intérieur de vitesse est séparé de sorte que nous puissions faire plus de rapport et la conception soit flexible. La boîte de vitesse et le moteur sont placés près d'une difficulté de couture par la vis dans axiaux qui augmentent la précision assortie et réduisent le bruit.
4. Nous employons le support de goupille à l'intérieur de la goupille planétaire d'utilisation de wheel.we rectifiant au lieu du glissement rectifiant ainsi la vie de la boîte de vitesse est beaucoup plus long.
5. Double structure porteuse ; Meulage interne sur le trou intérieur des engrenages planétaires faisant à l'arrondi ennuyé intérieur moins de 0.003mm ; fonctionnement par le roulement au lieu du glissement ; Éraflure extérieure de précision de la vitesse HRC60 ; L'adoption de tous ces technoligies assurent le fonctionnement tranquille et régulier superbe et un temps de longue durée plus de 10000 heures.
