| Brand Name: | HangTuo |
| Model Number: | SDE7 » |
| MOQ: | 1 morceau |
| Prix: | USD 398~456/ pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |

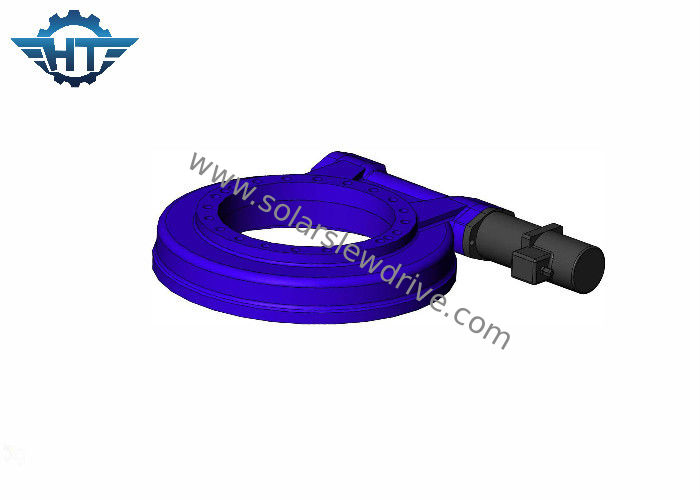

Commande simple de groupe d'axe avec la boîte de vitesse 24V planétaire pour les stations solaires de picovolte, de CPV et de CSP
Description
Deux commandes de pivotement de Se peuvent être installées dans le système et réaliser la direction d'azimut et d'altitude tournant en même temps.
L'utilisation d'une commande fortement portative et efficace de pivotement peut être très utile aux demandes des militaires, industrielles, ou à la variété résidentielle. Pour établir un système solaire efficace de génération, la commande de pivotement de Se a été conçue, établie et examinée.
On croit la commande de pivotement de Se a employé le système de piste solaire qui contribuera de manière significative en augmentant l'efficacité de la collection d'énergie des panneaux de picovolte. Employez deux commandes de pivotement de Se dans un système de piste solaire pour permettre pour le contrôle précis de l'angle d'altitude et d'azimut du panneau relativement au soleil. On rapporte que le cheminement double potentiellement le rendement d'énergie d'un système solaire fixe de picovolte.
Données techniques de la commande de pivotement de série de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
| Nom de produit | Commande du pivotement SE17 avec des moteurs de vitesse de 43Nm 24Vdc |
| Couple de sortie | 9400 N.m |
| Inclinaison du couple de moment | 135600 N.m |
| Tenir le couple | 65040 N.m |
| Estimation axiale statique | kN 980 |
| Estimation radiale statique | kN 390 |
| Estimation axiale dynamique | kN 490 |
| Estimation radiale dynamique | kN 245 |
| Solutions de rechange de moteur | Moteur à courant alternatif 380V/220V, moteur de C.C |
| Style de produits | Double axe ; Axe simple ; CPV/HCPV ; Plat solaire ; Parabolique ; Tour solaire |
| Caractéristique d'application | Système de piste solaire, Machiner industriel |
Applicatons
La demande la plus commune d'entraînement de pivotement de commandes de pivotement de double-axe sont les traqueurs solaires de double-axe, tels que les héliostats et le photovoltaics concentré (CPV), et les plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
