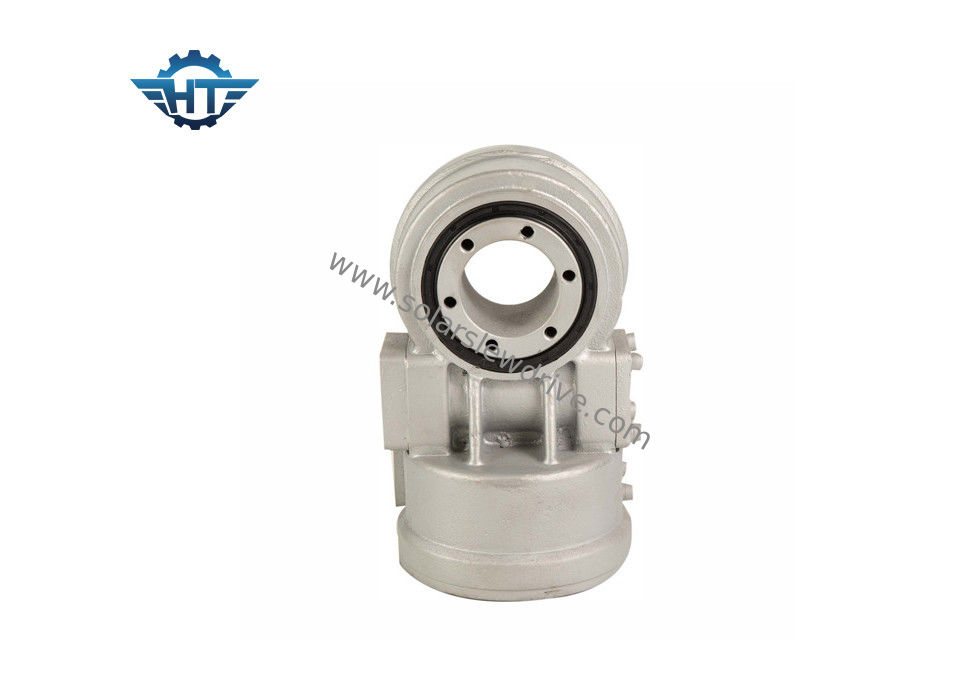

Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE3 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 360~390/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériau: | 50Mn, 42CrMo | modèle: | SDE3 » |
---|---|---|---|
Rapport de vitesse: | 31:1 | Couple de production évaluée: | 600 nanomètre |
Tenir le couple: | 5800 nanomètre | Inclinaison du couple: | 1800 nanomètre |
Efficacité: | 40% | Couleur standard: | RAL 9006 |
Surligner: | Commande d'anneau de pivotement,moteur d'entraînement de ver |
La commande de pivotement peut réaliser la rotation et la réduction de vitesse circulaires illimitées, et peut résister à une force axiale plus importante, force radiale et force de renversement. Elle a des avantages de la structure de grande précision et compacte et de la grande capacité de chargement.
Avec un struction de ver et de vitesse, il a massacré la commande ont les avantages de la représentation protectrice à verrouillage automatique et meilleure, du grand couple de transmission, de la meilleure résistance à l'impact et de la longue vie active.
Nos avantages
1. Notre équipe technique se concentre sur la conception d'entraînement de pivotement et se développe pendant plus de 10 années
2. méthodes à régulation de processus et principales strictes d'essai, traçabilité de cargaison
3. équipe techical professionnelle de service pour résoudre tout problème de pivoter la commande
Données techniques
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Remarque : Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.
