| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 morceau |
| Prix: | USD 248~380/ pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |

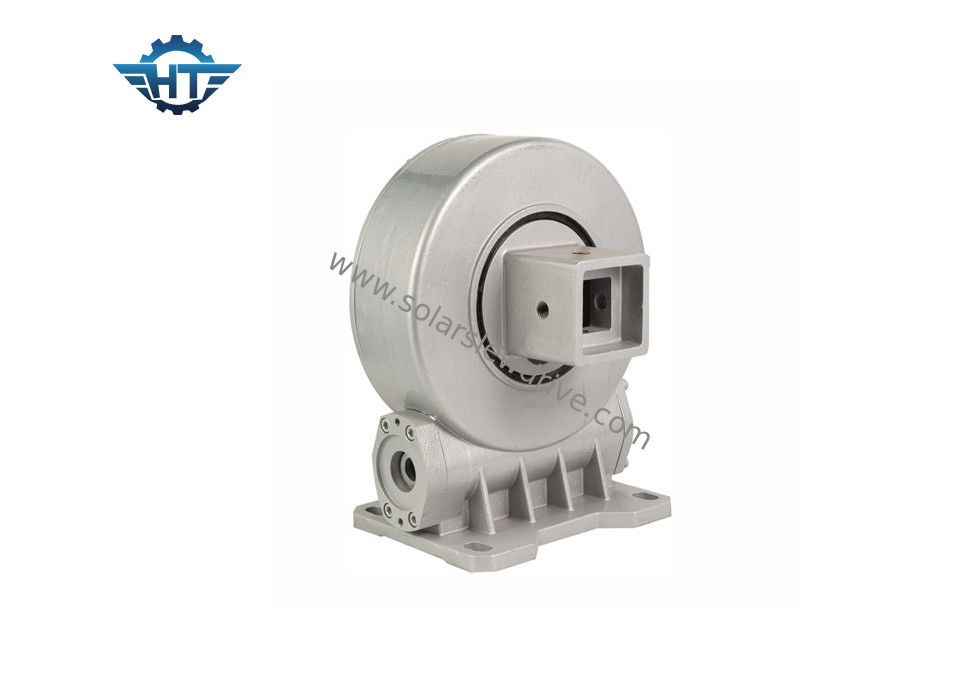

Commande solaire verticale de groupe avec le logement inclus pour le système de piste solaire d'axe simple
Description de produit
La verticale montée a massacré des commandes sont spécifiquement conçues pour les systèmes de piste solaires qui exigent le cheminement horizontal d'axe. La rotation précise de la commande verticale de groupe permet au mécanisme de dépister parfaitement. Ce genre de commande verticale d'anneau de pivotement est manufacturé utilisant la dernière technologie qui incorpore le mécanisme de sablier.
La commande de pivotement de verticale est généralement perpendiculaire installée à la terre et est très utilisée dans divers projets de production d'électricité photovoltaïque, tels que la production d'électricité de cuvette, système de piste solaire d'axe simple plat, système de piste solaire incliné. La commande de pivotement de série de PE (haute précision VE) est avec la haute précision, habituellement ce modèle avec le logement inclus, elle peut empêcher la poussière et l'eau d'écrire l'intérieur. Si le client a l'intention d'employer les panneaux solaires, son secteur de panneaux solaires de ㎡ de la poignée 18-30 de boîte.
Performace de série du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Caractéristiques
La commande de pivotement peut réaliser la rotation et la réduction de vitesse circulaires illimitées, et peut résister à une force axiale plus importante, force radiale et force de renversement. Elle a des avantages de la structure de grande précision et compacte et de la grande capacité de chargement.
