Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE7 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 398~456/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| modèle: | SDE7 » | Rapport de vitesse: | 57:1 |
|---|---|---|---|
| Couple de production: | 2000 nanomètres | Tenir le couple: | 13200 nanomètre |
| Inclinaison du couple: | 7500 nanomètre | Efficacité: | 40% |
| couleur: | Gris de Siver | Poids: | 56 kilogrammes |
| Surligner: | Commande d'anneau de pivotement,moteur d'entraînement de ver |
||

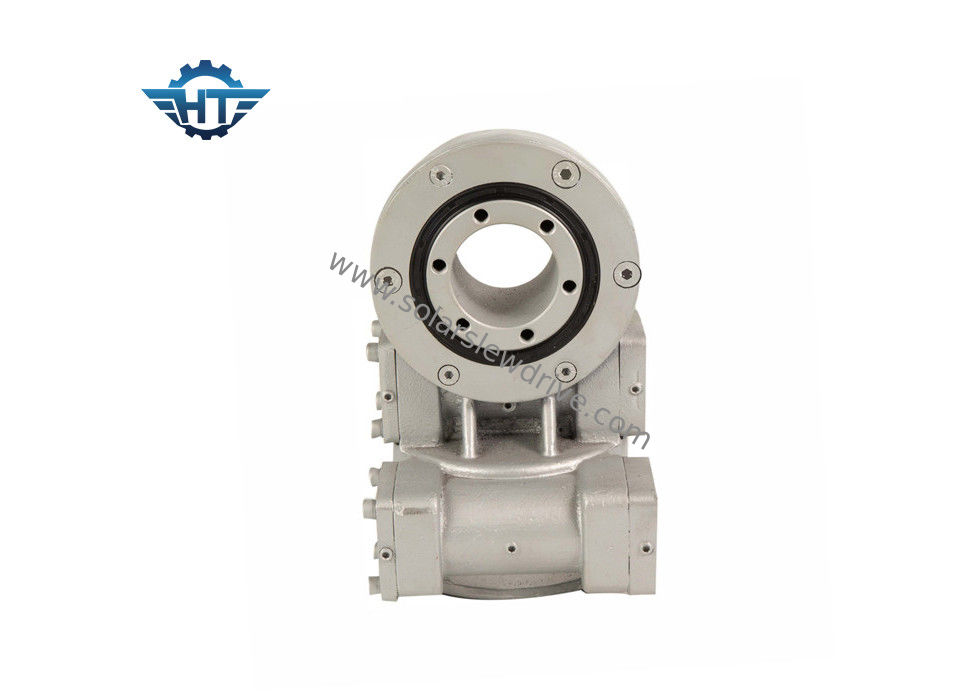

Commande de groupe d'axe d'engrenage à vis sans fin la double avec le bon contact dentaire et les 24V circulent en voiture pour le traqueur solaire
Description
La demande la plus commune d'entraînement de pivotement de commandes de pivotement de double-axe sont les traqueurs solaires de double-axe, tels que des héliostats et le photovoltaics concentré (CPV), et les plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
La double commande de groupe d'axe de traqueur solaire est solution parfaite dans les applications de cheminement solaires de double axe.
La double commande de groupe d'axe ont trois types solutions avec des commandes de groupe :
Généralement pour la structure facile de parenthèse, la commande de groupe de sde serait la solution parfaite, mais les autres deux sont également très populaires.
Commandes de groupe appliquées dans le picovolte
| Nom de produit | Commande du pivotement SDE7 |
| Couple de sortie | 980 N.m ; 723 ft.lbs |
| Couple de sortie maximum | 1938 N.m ; 1429 ft.lbs |
| Inclinaison du couple de moment | 7000 N.m ; 5163 ft.lbs |
| Tenir le couple | 13200 N.m ; 9736 ft.lbs |
| Estimation axiale statique | kN 133,20 ; 29943 livres |
| Estimation radiale statique | kN 53 ; 11977 livres |
| Estimation axiale dynamique | kN 31,90 ; 7171 livres |
| Estimation radiale dynamique | kN 27,91 ; 6274 livres |
| Solutions de rechange de moteur | Moteur 12V/24V ; Moteur pas à pas ; Moteur sans brosse |
| Style de produits | Double axe ; Axe simple ; CPV/HCPV ; Plat solaire ; Parabolique ; Tour solaire |
| Caractéristique d'application | Système de piste solaire, outillage industriel |
| Mètre carré de système solaire | ㎡ 30 |
Tableau de représentation de série de SDE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 |
Caractéristiques
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. enveloppant la commande de ver à l'intérieur
3. contact dentaire multi pour assurer la charge élevée
4. fonction à verrouillage automatique
Applicatons
