Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE7 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 398~456/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Matériau: | 50Mn, 42CrMo | modèle: | SDE7 » |
|---|---|---|---|
| Nom: | double commande de groupe d'axe | Couple de production évaluée: | 2000 nanomètres |
| Tenir le couple: | 13500 nanomètre | Inclinaison du couple: | 13200 nanomètre |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| Surligner: | Commande d'anneau de pivotement,moteur d'entraînement de ver |
||

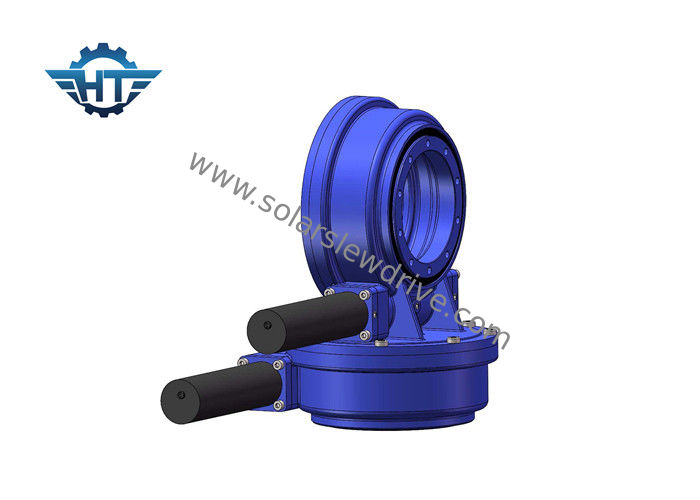

Le ver IP66 de sablier conjuguent commande de groupe d'axe pour l'énergie thermique solaire et le miroir parabolique
Description
Montent le système thermique ont en général quatre types :
Généralement la production d'électricité thermique solaire a les quatre types suivants : cuvette, tour, plat (disque), et Fresnel.
Cuvette
Le type système de cuvette de production d'électricité thermique solaire s'appelle un système de production d'électricité thermique solaire de miroir parabolique de cuvette. Le type collecteurs de concentration paraboliques de cuvette sont arrangés en série et parallèle, chauffant le milieu de fonctionnement, produisant de la vapeur surchauffée, et conduisant le groupe électrogène de turbine à vapeur pour produire de l'électricité.
Tour
En 1973, la manifestation de la crise pétrolière mondiale a stimulé la recherche et développement de la technologie solaire. Comparé aux piles solaires, le prix est élevé et l'efficacité est basse. L'efficacité de la production d'électricité thermique solaire est relativement haute et la technologie est relativement mûre.
Plat
(Également connu comme plat) le système de production d'électricité thermique solaire à disque est le premier système de l'alimentation solaire du monde. Il se compose de miroir parabolique composé de beaucoup de miroirs. Il reçoit le centre du paraboloïde et le milieu de transfert de chaleur dans le récepteur est chauffé. Conduisez le moteur pour produire de l'électricité à environ 750℃.
Fresnel
Le principe de fonctionnement est semblable au type production de cuvette d'électricité photothermique, sauf que le condensateur de structure de Fresnel est employé au lieu du miroir. Ceci le rend relativement peu coûteux, mais l'efficacité est également réduite.
Puisqu'un tel système a seulement plusieurs fois de la concentration, la qualité de la vapeur d'eau passionnée n'est pas haute, de sorte que l'efficacité annuelle de production d'électricité du système entier puisse seulement atteindre environ 10% ; mais en raison de la structure simple du système et de l'utilisation directe de chaleur-transférer le milieu pour produire de la vapeur, de sa construction et des coûts de maintenance soyez également relativement bas.
Commandes de groupe appliquées dans la tour CSP
| Nom de produit | La commande du pivotement SDE7 avec la vitesse de 43Nm 24Vdc circule en voiture |
| Couple de sortie | 980 N.m ; 723 ft.lbs |
| Couple de sortie maximum | 1938 N.m ; 1429 ft.lbs |
| Inclinaison du couple de moment | 7000 N.m ; 5163 ft.lbs |
| Tenir le couple | 13200 N.m ; 9736 ft.lbs |
| Estimation axiale statique | kN 133,20 ; 29943 livres |
| Estimation radiale statique | kN 53 ; 11977 livres |
| Estimation axiale dynamique | kN 31,90 ; 7171 livres |
| Estimation radiale dynamique | kN 27,91 ; 6274 livres |
| Solutions de rechange de moteur | Moteur à courant alternatif 380V/220V ; Moteur pas à pas ; Moteur sans brosse |
| Style de produits | Double axe ; Axe simple ; CPV/HCPV ; Plat solaire ; Parabolique ; Tour solaire |
| Caractéristique d'application | Système de piste solaire, Machiner industriel |
Tableau de représentation
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 157 kilogrammes |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 682 kilogrammes |
Caractéristiques
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. enveloppant la commande de ver à l'intérieur
3. contact dentaire multi pour assurer la charge élevée
4. fonction à verrouillage automatique
Applicatons
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. Différents types de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. Les différentes couleurs sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
