Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HANGTUO |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE5 |
Quantité de commande min: | 1 pc |
---|---|
Prix: | 145~226 USD/PC |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15 ~ 30 jours |
Capacité d'approvisionnement: | 12000 PCS/year |
Type: | Commande de pivotement | Matériau: | 42CRMN ou 50Mn |
---|---|---|---|
Application: | système d'énergie solaire | Garantie: | 10 ans |
couleur: | client requis | Taille: | 3 pouces - 25 pouces |
Moteur: | 24V | D'entité: | longue vie |
Surligner: | commande de pivotement pour le système de piste solaire,commande solaire de traqueur |

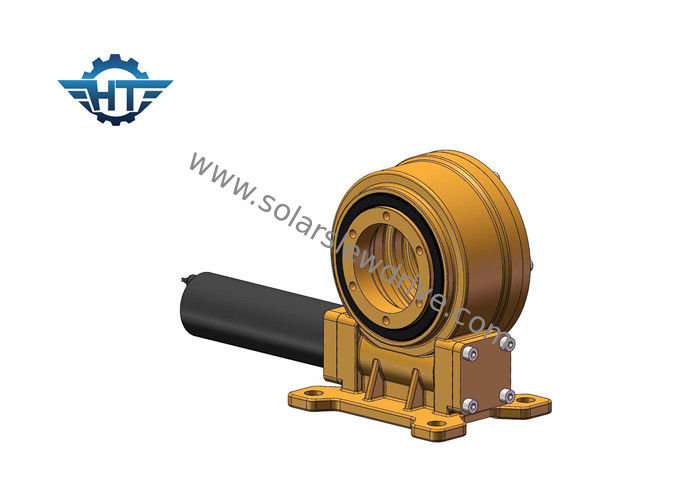

Petite commande verticale du groupe VE5 avec la boîte de vitesse de 12 volts continu pour les stations concentrées de Fresnel
Description
Le système de piste solaire est un système de boîtier de commande mécanique et électronique qui optimise l'utilisation de la lumière du soleil dans la production d'électricité photothermique et photovoltaïque de réaliser l'efficacité de conversion photoélectrique améliorée. Il inclut : le groupe conduit, des moteurs (C.C, moteurs adaptés de pas, servo, planétaires, tige pousseuse circule en voiture, etc.), des engrenages à vis sans fin, des systèmes de capteur, etc.
1. Tringlerie simple plate d'axe
Approprié aux latitudes en-dessous de 30 degrés et de terre incline moins de 12 degrés.
2. Tringlerie simple oblique d'axe
Approprié au milieu aux latitudes élevées, la terre doit être approximativement plate.
3. Unité oblique de simple-axe
Approprié au milieu aux latitudes élevées.
4. Double axe
Caractéristiques
1. Tournez à partir de 0~180°
2. Reliez un moteur d'entraînement du côté gauche ou le côté droit
3. rempli de graisse avant usine
4. Installation simple
5. Bas entretien
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Couple backholding élevé, approprié à l'installation verticale
Paramètres d'optimisation du traitement verticaux d'entraînement de groupe
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
