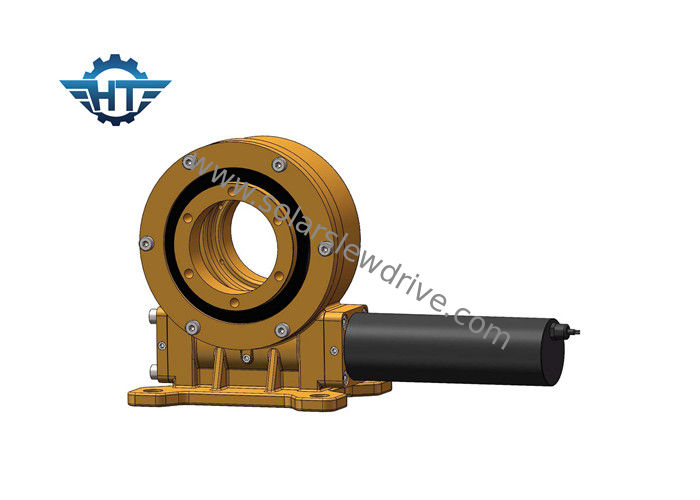

Axe solaire d'entraînement de groupe de traqueur d'axe simple avec le moteur 24vdc électrique

Brand Name:	HANGTUO
Model Number:	VE5
MOQ:	1 pc
Prix:	145~226 USD/PC
Delivery Time:	15 ~ 30 jours

Detail Information

Product Description

Detail Information

Lieu d'origine:

La Chine

Certification:

CE, ISO9001

Type:

Commande de pivotement

Matériel:

42CRMN ou 50Mn

Application:

Système d'alimentation solaire

Garantie:

10 ans

Couleur:

Client requis

taille:

3 pouces - 25 pouces

Moteur:

24V

Caractéristique:

Longue durée

Détails d'emballage:

Boîte de contreplaqué

Capacité d'approvisionnement:

12000 PCS/year

Mettre en évidence:

commande de pivotement pour le système de piste solaire

commande solaire de traqueur

Product Description

Axe d'entraînement de groupe de traqueur d'axe simple avec le moteur 24vdc électrique pour Fresnel et parabolique solaires

Description

Le cheminement photovoltaïque de centrale inclut la tringlerie plate de simple-axe, la tringlerie oblique de simple-axe, le simple-axe oblique, et le système de piste biaxial.

Axe solaire d'entraînement de groupe de traqueur d'axe simple avec le moteur 24vdc électrique 0

1. Tringlerie simple plate d'axe

Approprié aux latitudes en-dessous de 30 degrés et pentes de la terre moins de 12 degrés.

Axe solaire d'entraînement de groupe de traqueur d'axe simple avec le moteur 24vdc électrique 1

2. Tringlerie simple oblique d'axe

Approprié au milieu aux latitudes élevées, la terre doit être approximativement plate.

Axe solaire d'entraînement de groupe de traqueur d'axe simple avec le moteur 24vdc électrique 2

3. Unité oblique de simple-axe

Approprié au milieu aux latitudes élevées.

Axe solaire d'entraînement de groupe de traqueur d'axe simple avec le moteur 24vdc électrique 3

4. Double axe

Axe solaire d'entraînement de groupe de traqueur d'axe simple avec le moteur 24vdc électrique 4

Caractéristiques

1. Tournez à partir de 0~180°

2. Reliez un moteur d'entraînement du côté gauche ou le côté droit

3. la graisse avait été remplie avant usine

4. Installation simple

5. Utilisation rationnelle de l'espace

6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire

7. Méthode facile et fluidee de commencer et de s'arrêter

8. Couple backholding élevé, approprié à l'installation verticale

9. Bas entretien

Paramètres d'optimisation du traitement verticaux d'entraînement de groupe

Modèle	Rapport	Couple de sortie évaluée	Inclinaison du couple	Charge axiale	Charge radiale	Tenir le couple	Efficacité	Précision	À verrouillage automatique	Poids
Modèle	Rapport	N.m	N.m	kN	kN	N.m	Efficacité	degré	Oui	kilogramme
3"	31:1	300	1500	3,6	15	7000	40%	≤0.1	Oui	13kg
5"	37:1	637,5	5000	16	27	9200	40%	≤0.1	Oui	18kg
7"	57:1	1750	7000	34	58	13200	40%	≤0.1	Oui	28kg
8"	51:1	2250	11200	50	80	20400	40%	≤0.1	Oui	35kg
9"	61:1	4300	16000	60	130	27200	40%	≤0.1	Oui	51kg
12"	78:1	5600	25000	77	190	40560	40%	≤0.1	Oui	61kg
14"	85:1	6750	48000	110	230	44200	40%	≤0.1	Oui	78 kilogrammes
17"	102:1	9460	67000	142	390	53040	40%	≤0.1	Oui	105 kilogrammes
21"	125:1	16000	89000	337	640	65000	40%	≤0.1	Oui	185 kilogrammes
25"	150:1	21450	112000	476	950	89000	40%	≤0.1	Oui	244 kilogrammes
