Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE7 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Matériau: | 50Mn, 42CrMo | modèle: | SDE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de production évaluée: | 2000 nanomètres |
| Tenir le couple: | 13500 nanomètre | Inclinaison du couple: | 13200 nanomètre |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| charge axiale: | 34 KN | Charge radiale: | 58 KN |
| Mettre en évidence: | anneau de pivotement d'engrenage à vis sans fin,moteur d'engrenage à vis sans fin |
||

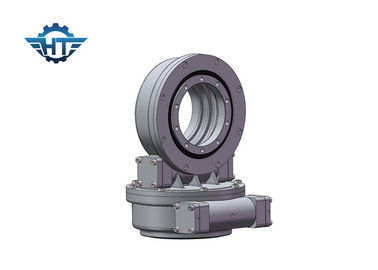

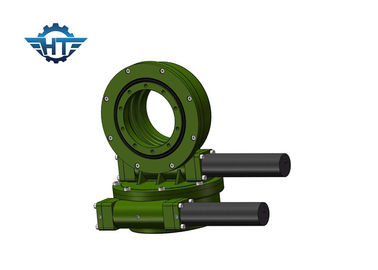

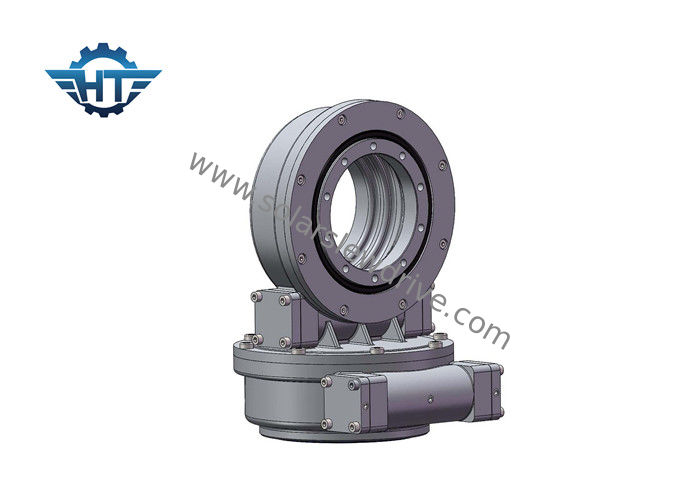

Les séries de SDE conjuguent commande électrique de groupe d'axe avec le moteur de C.C 24V pour le système de piste solaire
Introduction
Les doubles commandes de pivotement d'axe sont parfaites pour les situations qui doivent tourner verticalement et horizontalement. Les applications typiques incluent les plats solaires de traqueurs, de satellite et de radar de double axe, les machines qui ont besoin déplacer 360 degrés aux deux directions.
Caractéristiques
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. enveloppant la commande de ver à l'intérieur
3. contact dentaire multi pour assurer la charge élevée
4. fonction à verrouillage automatique
Diagramme de représentation de SDE
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 157 kilogrammes |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 682 kilogrammes |
Moteur électrique de vitesse
| Données de moteur | Données planétaires | ||
| Tension évaluée | 24VDC | Rapport | 398:1 |
| Courant évalué | 1.3A | Couple de sortie | 43Nm |
| Vitesse nominale | 800Rpm | Vitesse de sortie | 2Rpm |
| Protégé de niveau | IP55/65/66 | Bruit | <60db> |
Glossaire des paramètres principaux
Inclinaison du couple de moment : Le couple est la charge multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le qorque produit par la charge et la distance est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.
Charge radiale : Chargez la verticale à l'axe de l'incidence de pivotement
Charge axiale : Chargez le parallèle à l'axe de l'incidence de pivotement
Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple.
À verrouillage automatique : Seulement une fois chargée, la commande de pivotement ne peut pas renverser tournent et ont ainsi appelé à verrouillage automatique.
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. Différents types de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. Les différentes couleurs sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
