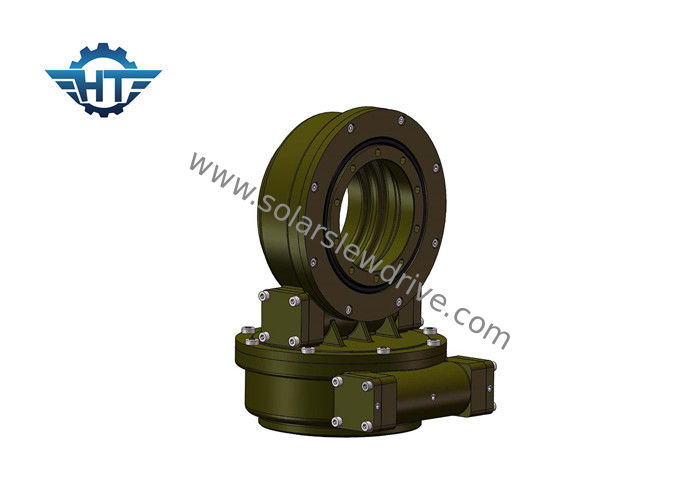

Double boîte de vitesse d'entraînement de groupe d'axe de 7 pouces avec le moteur électrique de C.C 24v pour le système de piste solaire

Double boîte de vitesse d'entraînement de groupe d'axe de 7 pouces avec le moteur électrique de C.C 24v pour le système de piste solaire

  • Double boîte de vitesse d'entraînement de groupe d'axe de 7 pouces avec le moteur électrique de C.C 24v pour le système de piste solaire
  • Double boîte de vitesse d'entraînement de groupe d'axe de 7 pouces avec le moteur électrique de C.C 24v pour le système de piste solaire
Double boîte de vitesse d'entraînement de groupe d'axe de 7 pouces avec le moteur électrique de C.C 24v pour le système de piste solaire
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: SDE7 »
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 280~504 / pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: PC 2000 PAR MOIS
Contact
Description de produit détaillée
Matériau: 50Mn, 42CrMo, QUART modèle: SDE7 »
Rapport de vitesse: 57:1 Couple de production évaluée: 2000 nanomètres
Tenir le couple: 13500 nanomètre Inclinaison du couple: 7500 nanomètre
Efficacité: 40% Couleur standard: RAL 9006
charge axiale: 34 KN Charge radiale: 58 KN
Surligner:

moteur hydraulique de groupe

,

vitesse de pivotement

Les séries de SDE conjuguent commande électrique de groupe d'axe avec le moteur de C.C 24V pour le système de piste solaire



Introduction



Les doubles commandes de pivotement d'axe sont parfaites pour les situations qui doivent tourner verticalement et horizontalement. Les applications typiques incluent les plats solaires de traqueurs, de satellite et de radar de double axe, les machines qui ont besoin déplacer 360 degrés aux deux directions.


Caractéristiques

1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. enveloppant la commande de ver à l'intérieur
3. contact dentaire multi pour assurer la charge élevée
4. fonction à verrouillage automatique

Diagramme de représentation de SDE


Modèle Rapport Couple de sortie évaluée (N.m) Inclinant le couple (N.m) Tenant le couple (N.m) Charge axiale (kN) Charge radiale (kN) Efficacité

Précision

(°)

À verrouillage automatique Poids (kilogrammes)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Oui 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Oui 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Oui 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Oui 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Oui 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Oui 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Oui 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Oui 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Oui 705


Moteur électrique de vitesse


Données de moteur Données planétaires
Tension évaluée 24VDC Rapport 398:1
Courant évalué 1.3A Couple de sortie 43Nm
Vitesse nominale 800Rpm Vitesse de sortie 2Rpm
Protégé de niveau IP55/65/66 Bruit <60db>

Double boîte de vitesse d'entraînement de groupe d'axe de 7 pouces avec le moteur électrique de C.C 24v pour le système de piste solaire 0

Glossaire des paramètres principaux

Inclinaison du couple de moment : Le couple est la charge multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le qorque produit par la charge et la distance est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.
Charge radiale : Chargez la verticale à l'axe de l'incidence de pivotement
Charge axiale : Chargez le parallèle à l'axe de l'incidence de pivotement
Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple.
À verrouillage automatique : Seulement une fois chargée, la commande de pivotement ne peut pas renverser tournent et ont ainsi appelé à verrouillage automatique.

Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. Différents types de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. Les différentes couleurs sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
