Fourniture des commandes innovatrices et rentables de pivotement
 |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE3 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 120~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Lieu d'origine: | Changzhou (Chine). | Matériau: | 50Mn, 42CrMo |
|---|---|---|---|
| modèle: | VE3 » | Rapport de vitesse: | 31:1 |
| Efficacité: | 40% | couleur: | RAL 9006 ou comme en a été faite la demande |
| Application: | systèmes de piste solaires | Pilote: | moteur de 24VDC |
| Garantie: | 5~10 ans | Certificat: | ISO9001, CE |
| Site d'installation: | Ouvrez le champ, toit plat | D'entité: | Installation sûre et rapide, longue durée |
| Surligner: | solar slew drive,slewing drive for solar tracking system |
||

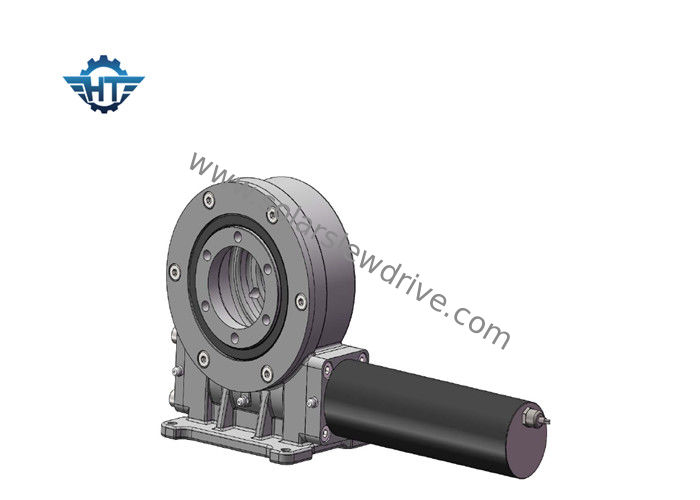

VE3 choisissent l'axe réducteur de pivotement de vitesse d'anneau de contrecoup de 0,1 degrés avec le moteur électrique pour les traqueurs simples d'axe
La commande de pivotement est un nouveau type de produit de pivotement, habituellement appelé l'anneau de pivotement, qui se compose habituellement de ver, d'anneau de pivotement, de logement, de moteur et d'autres composants. Puisque les composants de noyau pivotent des incidences, ils peuvent simultanément résister aux forces axiales, aux forces radiales, et à retourner des moments. Comparé aux produits rotatoires traditionnels, la nouvelle commande de pivotement comporte l'installation facile, l'entretien facile et un plus grand degré de l'espace d'installation.
Paramètres d'optimisation du traitement des séries du VE
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 |
Commande recommandée de pivotement
| Commande incluse de pivotement de logement | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| Commande incluse précise de pivotement de logement | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| Commande de pivotement d'engrenage à vis sans fin | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| Doubles commandes de pivotement d'axe | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| Commande incluse verticale de pivotement | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
Nos services
Il y a plus de 10 tailles différentes, à partir de 3' taille à 25" taille de pouce, parmi eux sont 5", à 7", à 9" à 12", 14", 17", 19" et 21". Elles sont très utilisées dans les systèmes de piste solaires (picovolte, CPV, HCPV et héliostat) et des véhicules réguliers, tels que des ascenseurs de l'homme, des grues de camion, aussi bien que des véhicules modulaires.
