Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE9 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériau: | 50Mn, 42CrMo | modèle: | VE9 » |
---|---|---|---|
Rapport de vitesse: | 61:1 | Couple évalué: | 4300 nanomètre |
Tenir le couple: | 27200 nanomètre | Inclinaison du couple: | 16000 nanomètre |
Efficacité: | 40% | Sortie carrée: | 94*94 millimètre |
Surligner: | solar tracker drive,solar slew drive |

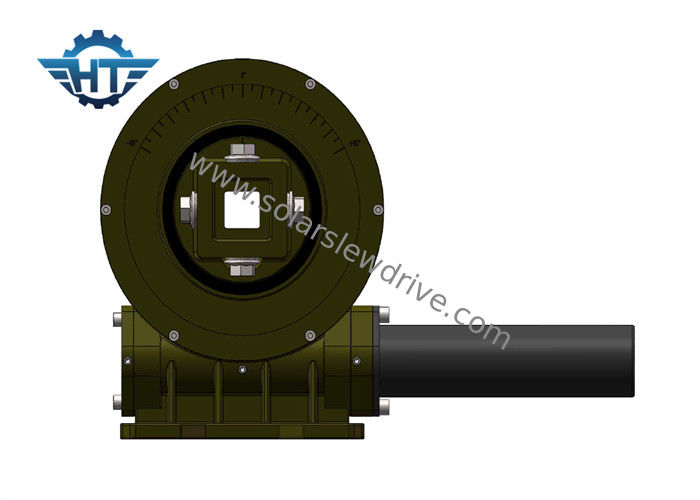

Commande verticale de groupe d'engrenage à vis sans fin petite avec le tube carré produit pour le système de piste solaire d'axe simple plat
Description
La commande de pivotement a conçu pour manipuler les charges simultanément d'occurrence radiales, axiales, et de moment.
Les commandes verticales de groupe de 9 pouces ont pu être avec les tubes ou la sortie carrés de bride. Le squaretube est habituellement 94×94 millimètre, et nous nous sommes également développés avec la taille de tube de 110×110 millimètre qui est système de piste solaire utilisé d'axe simple plat. La taille a pu être adaptée aux besoins du client a basé sur les exigences spéciales des clients. Elle comporte la catégorie élevée d'IP qui pourrait protéger la commande de diverses conditions d'environnement telles que la poussière, l'eau, le sable et même l'eau.
Nous sommes manufacturés basés sur la norme qui est exigée dans le système ISO9001. Nous avons également passé des certifications de la CE. La commande de groupe a une longue durée de vie et elle est conçue pour 30 années mettent en place employant le temps de la vie.
Données techniques
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Avantages
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. Intérieur d'arrêt dur au cas où mulfunctioning du système de contrôle de logiciel
3. Enveloppant la commande de ver à l'intérieur
4. Contact dentaire multi pour assurer la charge élevée
5. Fonction à verrouillage automatique
6. Sortie carrée 110*110 millimètre ou 94*94mm de tube
