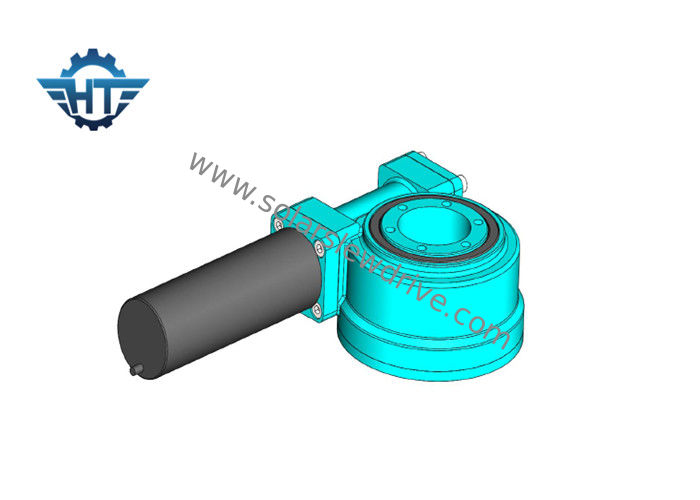

L'engrenage à vis sans fin SE3 a enfermé la commande de groupe pour le traqueur solaire avec le moteur de la vitesse 24VDC

L'engrenage à vis sans fin SE3 a enfermé la commande de groupe pour le traqueur solaire avec le moteur de la vitesse 24VDC

  • L'engrenage à vis sans fin SE3 a enfermé la commande de groupe pour le traqueur solaire avec le moteur de la vitesse 24VDC
  • L'engrenage à vis sans fin SE3 a enfermé la commande de groupe pour le traqueur solaire avec le moteur de la vitesse 24VDC
L'engrenage à vis sans fin SE3 a enfermé la commande de groupe pour le traqueur solaire avec le moteur de la vitesse 24VDC
Détails sur le produit:
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: SE3
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 100~1100/ pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: PC 2000 PAR MOIS
Contact
Description de produit détaillée
Lieu d'origine: Changzhou (Chine). Rapport de vitesse: 31:1
Couple normal de sortie: 533 nanomètre Tenir le couple: 7000 nanomètre
Inclinaison du couple: 744 nanomètre Couple de production évaluée: 0,065 T/MN
Utilisation: traqueurs solaires Protégez la caractéristique: IP66
Surligner:

boîte de vitesse d'entraînement de ver

,

anneau de pivotement d'engrenage à vis sans fin



La commande de groupe d'engrenage à vis sans fin SE3 a enfermé la commande solaire de groupe de traqueur avec le moteur de la vitesse 24VDC



Description



Le Se a massacré des commandes sont principalement employés dans le système de piste solaire, machines de construction.



En raison de leurs utilisations multiples, les commandes de pivotement viennent dans un grand choix de tailles de modèle, gammes de performances et des caractéristiques de montage. Les commandes sont bien adaptées pour les applications qui exigent la participation de charge et le couple de rotation du même réducteur de transmission. Elles peuvent également être faites avec de doubles haches de rotation, (les haches de rotation en même temps) ou avec de doubles commandes sur le même axe, (deux fils de ver conduisant la même vitesse d'anneau à un axe).



Paramètres de la commande de pivotement



Modèle Rapport Couple de sortie évaluée Inclinaison du couple Tenir le couple Charge axiale Charge radiale Efficacité Précision À verrouillage automatique Poids
N.m N.m N.m kN kN degré Oui kilogramme
1" 31:1 400 1000 1800 22 12 40% ≤0.1 Oui 6
3" 31:1 300 1500 7000 30 15 40% ≤0.1 Oui 9
5" 37:1 637,5 6000 9200 68 27 40% ≤0.1 Oui 14
7" 57:1 1750 10500 13200 132 58 40% ≤0.1 Oui 23
9" 61:1 4300 49900 30800 340 130 40% ≤0.1 Oui 44
12" 78:1 5600 54400 40560 480 190 40% ≤0.1 Oui 51
14" 85:1 6750 135000 44200 680 230 40% ≤0.1 Oui 62
17" 102:1 9460 203000 53040 980 390 40% ≤0.1 Oui 85
21" 125:1 16000 271000 65000 1600 640 40% ≤0.1 Oui 141
25" 150:1 21450 346000 89000 2400 950 40% ≤0.1 Oui 182



Remarque

1. Différents moteurs (C.A., C.C, et hydraulique) peuvent être conçus selon l'exigence de client.

2. L'axe vis-à-vis le moteur peut choisir d'être tête de sortilège ou pas tête de sortilège.



Moteur de C.C



1. Adoptez la double structure porteuse pour l'axe de sortie de sorte que le couple maximum de la boîte de vitesse soit augmenté beaucoup.

2. La roue de Sun et la roue planétaire sont reliées par la cannelure qui augmente le couple maximum de la boîte de vitesse et rallonge la vie.

3. Nous utilisons la vitesse hélicoïdale à l'étape d'entrée qui font au bruit le bas anf couru sans à-coup dans la grande vitesse. L'anneau intérieur de vitesse est séparé de sorte que nous puissions faire plus de rapport et la conception soit flexible. La boîte de vitesse et le moteur sont placés près d'une difficulté de couture par la vis dans axiaux qui augmentent la précision assortie et réduisent le bruit.

4. Nous employons le support de goupille à l'intérieur de la goupille planétaire d'utilisation de wheel.we rectifiant au lieu du meulage coulissant ainsi la vie de la boîte de vitesse est beaucoup plus longue.

5. Double structure porteuse ; Meulage interne sur le trou intérieur des engrenages planétaires faisant l'arrondi intérieur de trou moins de 0.003mm ; fonctionnement par le roulement au lieu du glissement ; Éraflure de précision de surface de la vitesse HRC60 ; L'adoption de tous ces technoligies assurent l'opération tranquille et régulière superbe et un temps de longue durée plus de 10000 heures.





Dimensions

L'engrenage à vis sans fin SE3 a enfermé la commande de groupe pour le traqueur solaire avec le moteur de la vitesse 24VDC 0
