Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE3 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Matériau: | 50Mn, 42CrMo, QUART | modèle: | sde |
|---|---|---|---|
| Diamètre extérieur: | 3-25 pouce | Taille de trou: | 100-800mm |
| Options de vitesse: | Vitesses externes | Garantie: | 3 années |
| OEM: | Disponible | Type tournant: | Double axe |
| Surligner: | Commande d'anneau de pivotement,moteur d'entraînement de ver |
||

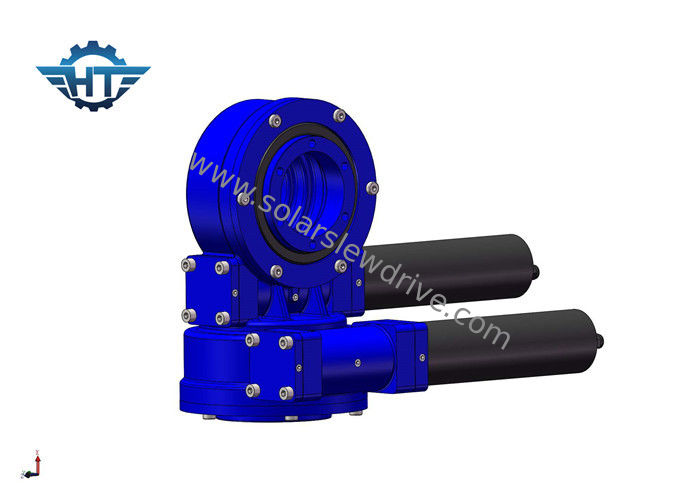

SDE3 conjuguent commande de groupe d'axe avec le moteur de la vitesse 24VDC pour le traqueur solaire avec le logement inclus
Description
Le ver est conduit par le moteur, qui conduit l'anneau externe de l'anneau de pivotement pour tourner ; l'anneau externe a produit le couple par la bride et l'anneau intérieur de l'anneau de pivotement est fixé dans le logement. La commande de pivotement a à verrouillage automatique inverse en raison de la commande d'engrenage à vis sans fin avec des caractéristiques à verrouillage automatique inverses.
Les commandes du pivotement de Hangtuo fournissent un grand rapport à une étape unique de l'embrayage, optimisée pour le poids contre la représentation. Les incidences et les vitesses sont assemblées dans un bas-profil, auto-maintenant, et prêt-à-installent le logement, permettant au produit de réagir à toutes les forces axiales et radiales, et résultant inclinant des moments créés dans les applications les plus provocantes. Ces produits haut-adaptables comportent également la résistance aux chocs forte, la représentation de longue vie, la rotation sans heurt, soutenir la protection, et les options scellées d'entraînement. Tous les avantages techniques, combinés avec d'industrie-principales normes de qualité, font à des produits de Hangtuo les candidats idéaux pour des applications représentation-critiques et résistantes.
Paramètres d'optimisation du traitement de modèle de SDE
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (N.m) | TiltingTorque (N.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Effeciency | Précision (degré) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1500 | 5800 | 3,6 | 15 | 31:1 | 43% | ≤0.1 | Oui | 25kg |
| 5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 43% | ≤0.1 | Oui | 34kg |
| 7" | 2000 | 13500 | 13200 | 34 | 58 | 57:1 | 43% | ≤0.1 | Oui | 56kg |
| 9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 43% | ≤0.1 | Oui | 92kg |
| 12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 43% | ≤0.1 | Oui | 160 kilogrammes |
| 14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 43% | ≤0.1 | Oui | 224kg |
| 17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 43% | ≤0.1 | Oui | 320kg |
| 21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 43% | ≤0.1 | Oui | 492kg |
| 25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 43% | ≤0.1 | Oui | 705 kilogrammes |
Fonctionnalités clé
1. stable
2. haute précision
3. excellente représentation
