| Brand Name: | HangTuo |
| Model Number: | LE VE |
| MOQ: | 1 morceau |
| Prix: | USD 100~1100 / pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |

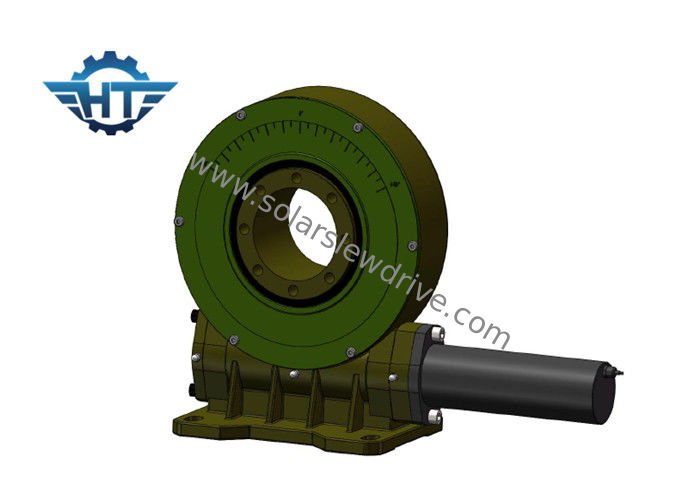

La haute boîte de vitesse de ver de couple de charge, IP66 a enfermé les commandes zéro de groupe de contrecoup pour le système d'alimentation solaire concentré
Description
Les commandes de groupe sont une unité tout-en-un consistée en l'anneau de groupe, vitesse, logement, et le moteur (électrique ou hydraulique) et lui est conçu pour le chargement axial, radial, et de moment. Nous avons développé les commandes élevées de groupe d'engrenage à vis sans fin de contrecoup particulièrement pour des applications où de grande précision est nécessaire.
Caractéristiques
1. Hangtuo a massacré des commandes sont actionnés avec la technologie en verre de ver d'heure (double enveloppement) pour la manipulation, l'efficacité et l'exactitude accrues de charge.
2. Fabriquez une grande variété de styles d'entraînement, de tailles modèles, de gammes de performances, d'options de scellage, et de montage des caractéristiques.
3. Tailles de modèle standard de 75mm à 800mm de diamètre.
4. Contrecoup, contrecoup presque nul
5. À verrouillage automatique
Options multiples
1. 31:1 de rapport de réduction de vitesse au 150:1
2. Horizontal, vertical, ou combinaison du support multiple d'axe
3. Ver simple ou double ver
4. Option électrique ou hydraulique de moteur
5. Logement : Ouvert ou fermé
6. Configurations adaptées aux besoins du client d'entrée
7. Conçoit en fonction du client par conditions d'application
Données techniques
| Paramètres d'optimisation du traitement de modèle du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (N.m) | TiltingTorque (N.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Précision (degré) | Précision | IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 88 kilogrammes |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 135 kilogrammes |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 192 kilogrammes |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 251 kilogrammes |
