Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE9 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
modèle: | 9 pouces | Rapport de vitesse: | 61:1 |
---|---|---|---|
Efficacité: | 40% | précis: | moins de 0,1 degrés |
Pilote: | moteur électrique/moteur hydraulique/moteur servo | Type: | Verticale montée |
Application: | applications industrielles et d'OEM | couleur: | Comme l'a demandé |
Surligner: | solar tracker drive,slewing drive for solar tracking system |

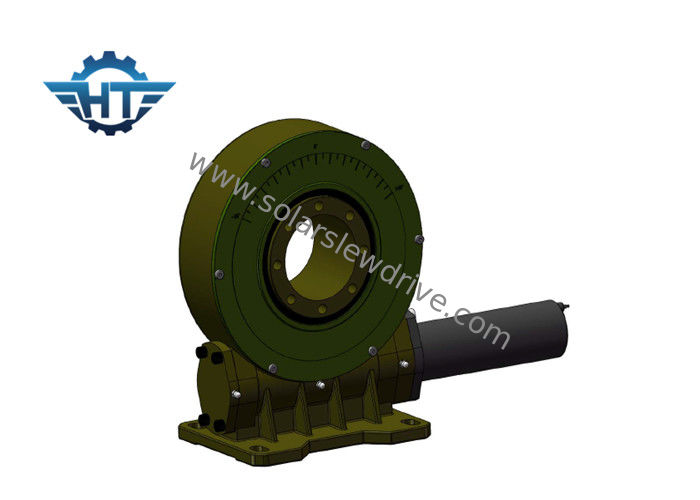

Petite commande verticale de pivotement incluse par VE9 avec la configuration à verrouillage automatique pour le système de piste à plat simple
Description
Le nom de la commande de pivotement n'est aucun uniforme, il a également appelé : vitesse de pivotement, commande rotatoire, essieu moteur rotatoire, dispositif rotatoire d'entraînement, commande de groupe, vitesse de pivotement, et boîte de commande rotatoire. Actuellement la majorité de tels dispositifs a appelé la commande de pivotement.
Notre mouvement d'entraînement de pivotement peut réduire la puissance. Il peut résister à la charge axiale, charge radiale et moment de renversement. Il comporte l'installation facile, entretien facile, et l'épargne d'espace d'installation favorise dans une large mesure.
C'est application incluent les systèmes d'alimentation solaire, la direction spéciale de véhicule, le camion à panneau plat résistant, les grues de conteneur, la grue montée par camion, la grue d'automobile et les véhicules aériens, les grues, les grues de portique, les petites stations d'énergie éolienne, les télécommunications spatiales, le récepteur satellite, etc….
La configuration générale est moteur de réduction planétaire de C.C ou moteurs adaptés par C.A. dans l'industrie photovoltaïque solaire tandis que le moteur hydraulique en tant qu'actionné par l'électricité dans des machines de construction.
Paramètres des commandes de pivotement du VE
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
Avantages
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
