| Brand Name: | HangTuo |
| Model Number: | SE1 |
| MOQ: | 1 morceau |
| Prix: | USD 100~1100/ pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |

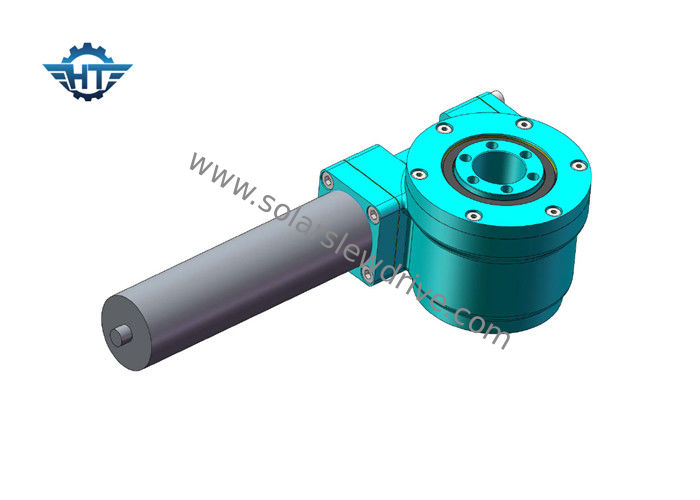

Petite commande de groupe de rapport élevé de la transmission SE1 utilisée dans l'énergie solaire et les machines de construction
Description
Les applications communes machinent généralement et des machines de construction. Elle peut être également appliquée dans solaires, le vent et des machines de suivi automatique de variété qui ont besoin d'opération à long terme. En raison de la structure compacte, chaîne courte de transmission, commande de groupe est plus facile de réaliser de grande précision et une commande numérique plus facile, tellement là sont beaucoup d'applications dans le domaine des robots industriels. La commande de groupe est facile à utiliser et facile d'installer et ménager de l'espace. Si choisie la commande appropriée de groupe, considèrent d'abord si l'incidence radiale axiale, retournant le couple et d'autres paramètres sont satisfaits de l'utilisation, en second lieu, la vitesse finale de la sortie d'entraînement de groupe ne peuvent pas dépasser 3 t/mn, afin d'assurer la durée de vie normale du produit.
Données techniques
Produits connexes
| Paramètres d'optimisation du traitement de modèle de Se | ||||||||||
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Tenir le couple | Charge axiale | Charge radiale | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | N.m | kN | kN | degré | Oui | kilogramme | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
