| Brand Name: | HangTuo |
| Model Number: | SE3 |
| MOQ: | 1 morceau |
| Prix: | USD 150-200 / pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |

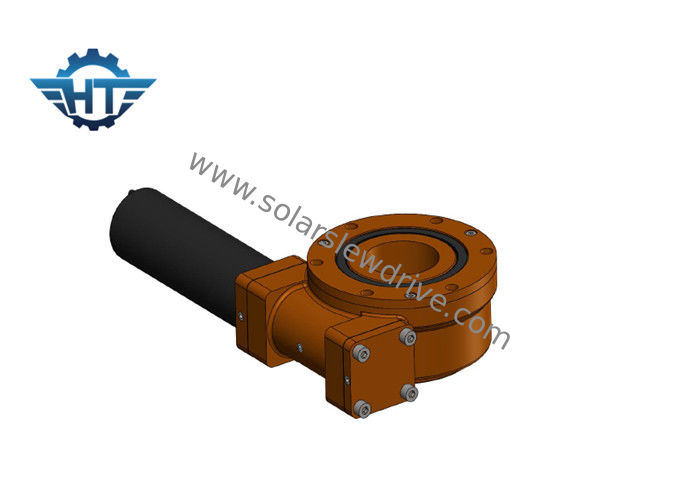

Commande résistante d'anneau de pivotement de plaque tournante de grande taille pour des machines et des grues de construction
Description
L'anneau de pivotement conduisent se compose d'incidences, de ver, de base, de maison et d'autres accessoires. L'incidence principale de groupe de part importante est avec de grandes charges compositive portant la capacité, qui peut adapter à la charge radiale de charge axiale et d'inclinaison couple simultanément. Ces incidences ont normalement des trous de montage, des vitesses intérieures ou des vitesses d'extérieur lubrifiant des trous et le scellage.
Caractéristiques
1. Configuration compacte
2. Léger
3. Bonne rigidité
4. Bon fonctionnement
5. Haute précision
6. Sécurité fiable
Applications
Des applications des incidences sont trouvées dans les industries telles que la métallurgie d'ingénierie/projet, l'exploitation, l'huile, la chimie, l'industrie légère, l'aviation, le port/quai, navires, industrie militaire, instruments et dosent etc.
Paramètres techniques
Modèle |
Couple de sortie évaluée (N.m) |
TiltingTorque (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité | Précision (degré) | IP | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | Oui | 204 |
