Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Numéro de modèle: | Se |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 100-1100 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Certification: | ISO, CE | Alimentation: | 24 VOLTS CONTINU |
---|---|---|---|
modèle: | Série de Se | Nom: | Commande de groupe de haute précision |
Logement: | Coulée | Couple de production: | 0.4~21 KNM |
Protégez la caractéristique: | Inclus | Point d'origine: | Changzhou (Chine). |
Surligner: | commande de pivotement pour le système de piste solaire,commande de groupe pour le traqueur solaire |

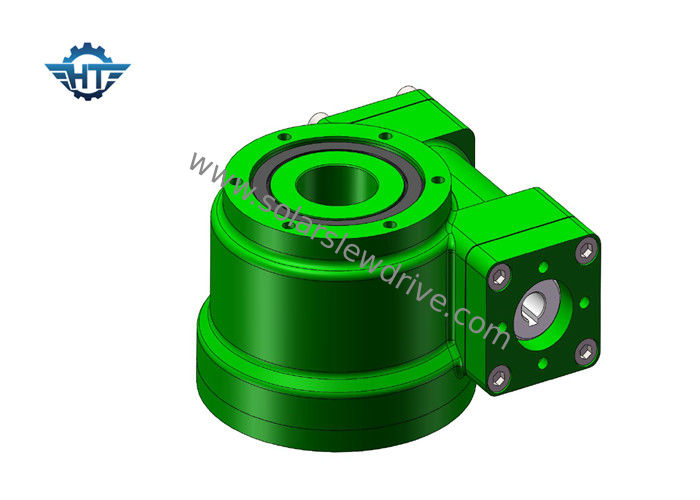

Couple élevé de petit entraînement solaire de groupe de ver de haute précision avec la surface éteinte de vitesse
Description
La commande de pivotement est une boîte de vitesse qui peut sans risque tenir les charges radiales et axiales, aussi bien que transmet un couple pour la rotation. La rotation peut être à un axe simple ou dans des haches multiples ensemble. Des commandes de pivotement sont transformées à fabriquer l'embrayage, les incidences, les joints, le logement, le moteur et d'autres composants auxiliaires et les assembler en boîte de vitesse de finition.
1) Couple d'inclinaison : La charge est multipliée par la distance entre la position de charge et le centre de l'appui rotatoire. Si le couple produit par la charge et la distance est plus grand que le couple de inclinaison évalué de moment, la commande rotatoire sera renversée.
2) Charge axiale : parallèle à l'incidence de pivotement
3) Charge radiale : perpendiculaire à l'incidence de pivotement
4) À verrouillage automatique : seulement quand la charge, la commande rotatoire ne peut pas renverser la rotation, soi-disant à verrouillage automatique.
5) Couple de prise : Couple inverse. Quand la commande est tournée vers l'arrière, les pièces ne sont pas endommagées
6) Le couple maximum réalisé s'appelle le couple se tenant.
Paramètres techniques
Modèle |
Couple de sortie évaluée (N.m) |
TiltingTorque (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité | Précision (degré) | IP | À verrouillage automatique | Poids (kilogrammes) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | Oui | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | Oui | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | Oui | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | Oui | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | Oui | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | Oui | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | Oui | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | Oui | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | Oui | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | Oui | 204 |
