Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE9 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 100~360/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériel: | 42CrMo ou 50Mn | Garantie: | 5~10 ans |
---|---|---|---|
Taille: | 3 pouces à 25 pouces | Application: | Traqueur solaire |
Couleur: | Client requis | Nom: | Commande de pivotement |
Moteur: | C.C 24/12V | Site d'installation: | Ouvrez le champ |
Surligner: | commande de groupe pour le traqueur solaire,commande solaire de traqueur |

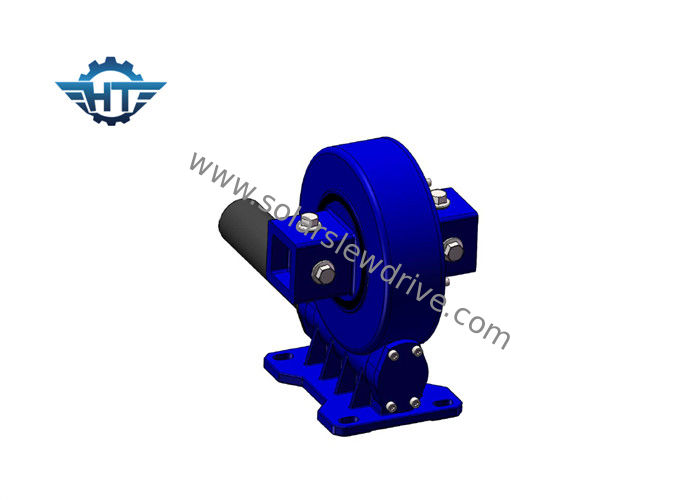

Le ver simple d'IP66 VE9 a massacré la commande avec le moteur électrique pour le système de piste solaire d'axe simple plat
Description
La commande du pivotement VE9 peut être fondamentalement divisée en commande simple de groupe de ver et double commande de groupe de ver.
Avantages de la commande de groupe
1. Modularisation
En raison de l'intégration élevée de la commande de groupe, utilisateurs ne doivent pas acheter et usinant chaque partie de la commande de groupe. Elle réduisent également le procédé initial de préparation de la production de produit dans une certaine mesure, ainsi pour améliorer considérablement la sécurité de la productivité du travail.
2. Sécurité
La commande de ver a les caractéristiques de à verrouillage automatique inverse, qui peuvent réaliser pour renverser à verrouillage automatique, c.-à-d., seulement par le ver pour conduire la roue de ver. Cette caractéristique fait la commande de groupe peut être très utilisée dans le levage, plate-forme de travail aérien et d'autres équipements, elle n'améliore pas le scientifique et technologique, mais améliorer également considérablement la stabilité d'opération du centre serveur et le facteur de sécurité de l'opérateur.
3. Conception simplifiée
Comparé à la transmission traditionnelle de vitesse, l'engrenage à vis sans fin peut obtenir un rapport relativement grand de décélération, dans certains cas, la machine principale peut sauver des composants de réducteur, afin de réduire des coûts de fourniture pour des clients, mais réduire également considérablement le taux de génération de défaut des commandes de groupe.
Données techniques d'entraînement de pivotement du VE
Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (N.m) | TiltingTorque (N.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Précision (degré) | Précision | IP | À verrouillage automatique | Poids (kilogrammes) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | Oui | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | Oui | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | Oui | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | Oui | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | Oui | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | Oui | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | Oui | 88 kilogrammes |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | Oui | 135 kilogrammes |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | Oui | 192 kilogrammes |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | Oui | 251 kilogrammes |
Avantages des moteurs de C.C
1. Qualité stable →Coming de bons matériaux et technique
2. →Not de petit prix le meilleur marché mais plus bas à la même qualité
3. Le → rapide de la livraison prélèvent la livraison d'ordre d'ici une semaine
4. Service →Satisfactory de bon service avant et après des ventes
Caractéristiques des moteurs de C.C
1. boîte de vitesse planétaire de 56 millimètres avec le moteur de C.C de 60mm et le moteur sans brosse de 57mm
2. Moteur de petite taille de vitesse de C.C avec le couple à vitesse réduite et grand
3. le moteur de vitesse de 60mm fournissent le couple de 43 nanomètre et plus fiables
4. Approprié à l'application de faible diamètre, à faible bruit et grande de couple
5. Rapport de réduction : de 4~398
Dimensions de moteur de C.C
Données techniques de moteur de C.C
Type | Tension DC.(V) | Aucune charge | Évalué | Couple maximum (nanomètre) | ||||
(a) actuel | Vitesse (T/MN) | De vitesse de moteur (T/MN) | (a) actuel | Vitesse (r/min) | Couple (nanomètre) | |||
ZYT80 | 24 | 0,8 (MAX) | 2,6 | 1100 | 3,8 (MAX) | 1,7 | 250 | 300 |
