Fourniture des commandes innovatrices et rentables de pivotement
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE5 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 100~1100/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Lieu d'origine: | Changzhou, Chine | Alimentation d'énergie: | 24 V |
---|---|---|---|
Type: | Axe de légère brûlure | Couple de sortie: | 533 nanomètre |
Vitesse de sortie: | 0,065 T/MN | Caractéristique: | Le double enveloppent |
Utilisation: | Traqueur solaire minuscule | Protégez la caractéristique: | IP66 |
Surligner: | commande de pivotement pour le système de piste solaire,commande de groupe pour le traqueur solaire |

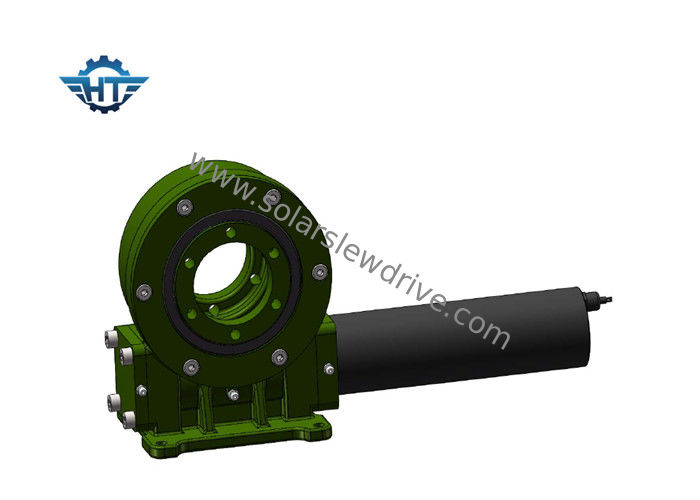

Petite commande de groupe d'axe simple vertical, double ver d'enveloppe pour les traqueurs solaires minuscules
Description
La commande de pivotement peut être employée pour n'importe quelle occasion où le besoin de rotation de plein-cycle et de conditions variables de vitesse. Quand le besoin de plus grand transport d'énergie de couple, de grande précision de la transmission de mouvement ou de structure compacte du corps exige une sélection plus élevée de mécanisme, la commande rotatoire est la meilleure solution. La double commande incluse de pivotement d'axe peut réaliser le mouvement dans deux directions différentes, verticalement et horizontalement. Appliquez habituellement aux systèmes de piste solaires de double axe ou à de l'équipement de machines avec la condition de travail semblable.
Type vertical commande de pivotement d'engrenage à vis sans fin petite
Commande verticale de pivotement d'installation de moyens d'engrenage à vis sans fin du VE ; appliquez-vous principalement à la condition élevée de condition de travail pour l'occasion de preuve de la poussière, antipluie et anti-corrosive. Catégorie IP66, 0.1° précis de protection.
Il a l'avantage de ménager de l'espace d'équipement, la capacité de charge maximum, le design compact, et la durée de vie étendue et les coûts de maintenance réduits.
Données de performance
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Dimensions
Application
La commande de pivotement est un produit parfait pour l'application qui exige la force de rotation de couple.
A massacré la commande pour solaire : elle est conçue dans la rotation photovoltaïque solaire de panneau et améliore l'efficacité de production d'électricité. Les solutions de cheminement solaires d'axe simple et de double axe sont disponibles.
Pour des générateurs de vent : Des commandes de pivotement sont employées pour tourner le piédestal dans des turbines de vent
Pour l'application de machines de construction : largement appliqué sur la grue montée de camion, plate-forme de travail aérienne, grue de dock, grippage de bois de construction
Pour le marché d'industrie : Automation/chaîne de montage, bras robotique
Pour le satellite : a massacré la commande peut être employé pour les télécommunications spatiales et les systèmes de localisation mondiaux dans l'antenne parabolique
