Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE1 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 100~200/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Tension d'alimentation électrique: | 24 V | Capteurs de Hall: | NON |
|---|---|---|---|
| Type: | 1 pouce | Installation: | Horizontal |
| Axe: | Axe simple | Couleur: | Argent |
| Surligner: | commande de groupe pour le traqueur solaire,commande solaire de traqueur |
||

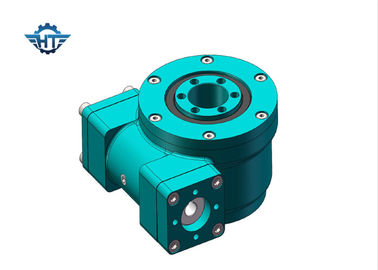

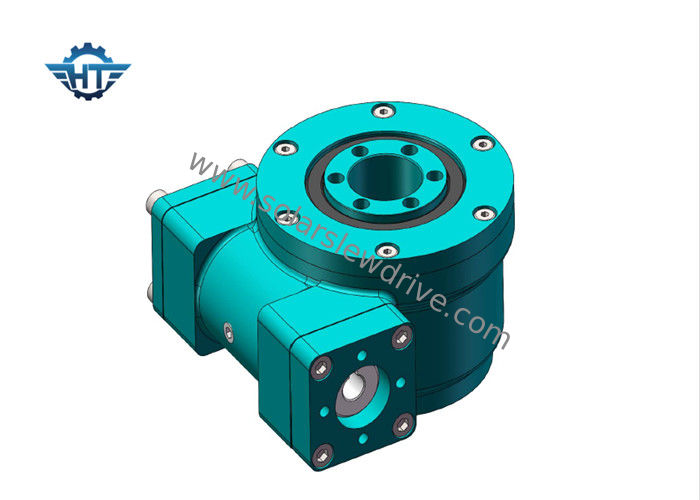

Petit pivotement SE1 de rapport pivotant Ring Drive Manufacturers, 50mn, matériel 42crmo pour les traqueurs solaires
Description
Le dispositif de rapport de petit pivotement se compose habituellement de ver, un anneau de pivotement, un logement, un moteur, et semblable. Puisque les composants de noyau pivotent des incidences, ils peuvent simultanément résister aux forces axiales, aux forces radiales, et à incliner des moments. Comparé aux produits traditionnels d'entraînement de groupe, notre commande de groupe est facile à installer, facile à maintenir, et ménage de l'espace d'installation. Le produit peut être très utilisé dans des machines de construction et de nouveaux domaines d'énergie tels que les camions à plat résistants, les grues de conteneur, les grues camion-montées, les véhicules de travail aérien, et les systèmes de production d'électricité solaire.
Traitement thermique de la petite commande de pivotement
Traitement thermique de caniveau : Les caniveaux de l'incidence de pivotement sont surface-inductif éteinte, et la dureté de extinction est assurée à HRC 55-62, qui peut réaliser la profondeur suffisante d'une couche durcie.
Traitement thermique de vitesse : En raison de la nécessité de transmettre la force, un des anneaux de pivotement a habituellement des dents. L'état de traitement thermique de la vitesse est généralement normalisé ou gâché. La surface de dent peut également être éteinte selon les besoins des utilisateurs. La dureté de extinction est entre 50 et 60 HRC et profondeur suffisante peut être garanti. La vitesse éteignant peut être divisée en pleine extinction de dent et induction simple de dent durcissant selon l'application. le durcissement d'induction de Simple-dent peut être divisé en racine de surface de dent éteignant et extinction de surface de dent.
Données techniques
| Commande du groupe SE1 | Données de moteur | ||
| Couple évalué | 384 N.m | Tension évaluée | 24 VOLTS CONTINU |
| Vitesse nominale | 0,06 T/MN | Courant évalué | <8 A=""> |
| Max Output | Couple (3sec.) 460 N.m | De puissance de sortie | 25 W |
| Rapport | 32:1 | Vitesse nominale | 2 T/MN |
| La température | -30℃~80℃ | Longueur de fil | 1 MÈTRE |
Dimensions
Données techniques de la commande de pivotement de série de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Traitement thermique de traitement thermique de rapport de caniveau de petit pivotement : Les caniveaux de l'incidence de pivotement sont surface-inductif éteinte, et la dureté de extinction est assurée à HRC 55-62, qui peut réaliser la profondeur suffisante d'une couche durcie.
