Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE3 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 100~380/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Point d'origine: | Changzhou, Chine (continent) | Alimentation d'énergie: | 24VDC |
|---|---|---|---|
| Capteurs de Hall: | NON | Type de moteur: | moteur balayé planétaire de C.C |
| Caractéristique: | Totalement inclus | Matériel: | 42CrMo ou 50Mn |
| Surligner: | commande de pivotement pour le système de piste solaire,commande solaire de traqueur |
||

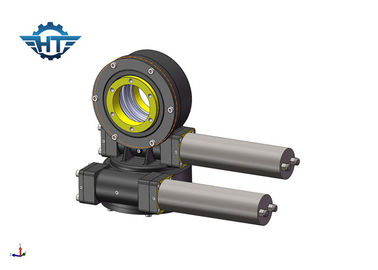

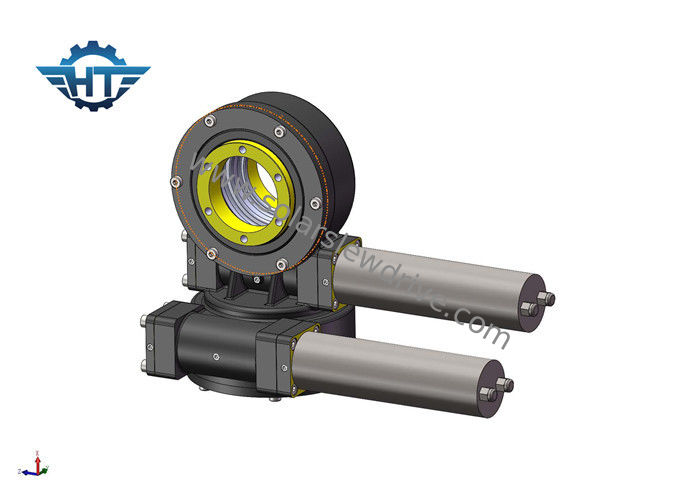

Le double engrenage à vis sans fin de l'axe SDE3 a massacré la commande avec la haute précision pour la centrale solaire concentrée
Description
Comment choisir un dispositif de transmission pour le système photothermique de production d'électricité de tour
Le dispositif de transmission est important pour l'efficacité de la centrale de tour
Dans la centrale photothermique de tour, les dizaines de milliers de miroirs recueillent le rayonnement solaire sur l'amortisseur de la chaleur à l'extrémité de la tour de chaleur-absorption afin de rassembler des hautes températures et recueillir la chaleur. Afin d'assurer la collection continue et stable de la chaleur, le miroir devrait toujours dépister la position du soleil, par le dispositif de transmission dans la direction d'azimut et d'altitude du mouvement horizontale (double axe).
Le dispositif de transmission le plus commun est commande de CSP-groupe de tour
La commande de groupe est habituellement conduite par un moteur pour conduire la rotation du miroir en direction des deux haches. Comme machine de précision, l'application de la commande de groupe dans l'industrie photothermique de production d'électricité doit commander l'exactitude de cheminement dans 1mrad. La doubles roue et dent de ver de structure d'enveloppe le secteur de maillage qu'extérieur est grand, exactitude de transmission est plus haute, résistance à l'impact est forte, son bas taux d'usage peuvent assurer l'utilisation à long terme dans les conditions de la précision et de la vie, plus appropriées à la centrale photothermique dans le nord-ouest de l'environnement dur.
Données techniques
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Moteur
24V a balayé le moteur de C.C
Spécifications :
Tension : 24VDC
Tension facultative : 12V, 48V
Aucun courant de charge : 0.6A (maximum)
Aucune vitesse de sortie de charge : 3,2 t/mn
Aucune vitesse de charge : 1300 t/mn
Vitesse nominale : 2 t/mn
Couple évalué : 43 nanomètre
Max Torque : 48 nanomètre
Courant évalué : 1.8A (maximum)
Classe d'IP : IP55
Poids : g 2000
Dimensions
Axe : 12mm
La tension, la puissance et la vitesse de moteur seront adaptées aux besoins du client selon votre demande dans la circonstance permise de la dimension adoptable.
