Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE9 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Type: | Commande de pivotement | Point d'origine: | Changzhou, Chine (continent) |
|---|---|---|---|
| Moteur: | Moteur sans brosse de C.C | Caractéristique: | Totalement inclus |
| Matériel: | 42CrMo ou 50Mn | Garantie: | 5~10 ans |
| Taille: | 3 pouces à 25 pouces | Application: | Système d'alimentation solaire |
| Surligner: | commande de pivotement pour le système de piste solaire,commande solaire de traqueur |
||

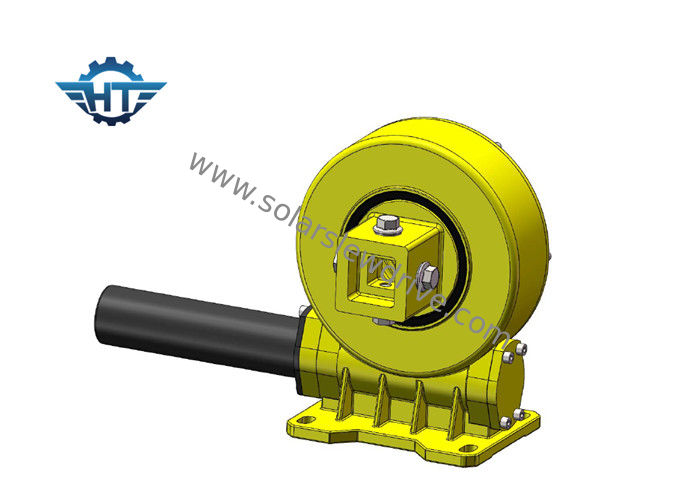

Le traqueur solaire de la productivité Ve9 élevée verticale a massacré la commande appliquée dans le système de piste solaire plat
Description
Commande simple de groupe d'axe utilisée dans le système de piste simple plat d'axe, que la parenthèse est une disposition au nord-sud, système de piste est-ouest. Selon l'algorithme astronomique, la commande de groupe conduite par le moteur soutiendra le couple élevé pour conduire le système entier, de sorte que le système puisse dépister l'azimut du soleil, aussi loin que possible pour améliorer le soleil sur la surface de l'irradiation photovoltaïque de module, et pour augmenter ainsi la production d'électricité.
L'installation d'un système de piste solaire pour garder les panneaux solaires pour dépister le soleil à tout moment peut effectivement améliorer l'efficacité de l'énergie solaire, et quand des traqueurs simples d'axe sont installés dans des secteurs fortement irradiés, des moyens accrus de production énergétique que les centrales peuvent produire d'un retour sur l'investissement plus élevé.
Ceci est principalement basé sur la conception de bases du système de piste, due à l'impact de la rotation de la terre, pour un emplacement fixe sur la terre, le cycle du soleil tout au long de l'année, son angle d'illumination change également constamment. Le système de piste solaire est installé pour garder les panneaux solaires jusqu'à la voie le soleil et pour augmenter la quantité de rayonnement solaire reçue par des rangées photovoltaïques, augmentant de ce fait la capacité globale de systèmes solaires de production d'électricité photovoltaïque.
A massacré des données techniques d'entraînement
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Données de moteur
Tension évaluée V/DC : 24vdc
Vitesse à vide T/MN : 1200±10%
A actuel à vide : <0>
Couple évalué N.M : 0,12
Vitesse T/MN : 800±10%
Charge A actuel : <1A
Puissance évaluée W : <10W
Paramètre de sortie de vitesse :
Rapport de vitesse : 399:1
Couple N.M de sortie évaluée : 32
Vitesse T/MN de sortie : 2±0.5
Sortie de Hall : 2
Type de Hall : 40F/39
Hall a entré la tension V : 5~24
Le fil définissent :
1. Rouge épais : Moteur +
2. Noir épais : Moteur -
3. Vert jaune : LA terre
4. Jaune mince : hall B
5. Rouge mince : hall +24V
6. Noir mince : la terre de hall
7. Vert mince : hall A
Impératifs techniques
1. Le moteur devrait être flexible après assemblée.
2. Aucun bruit anormal quand le courant est rétabli (la ligne rouge n'est relié au poteau positif de l'alimentation d'énergie).
3. Dégagement axial : No (peut employer la récupération de crête de vague).
4. Essai de tension de tenue : 800VAC, 5mA, n'est aucune panne, aucun clignotement.
5. Résistance d'isolation : > 20MΩ.
Dimensions
