| Brand Name: | HangTuo |
| Model Number: | SE9 |
| MOQ: | 1 morceau |
| Prix: | USD 280~504 / pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |
Description

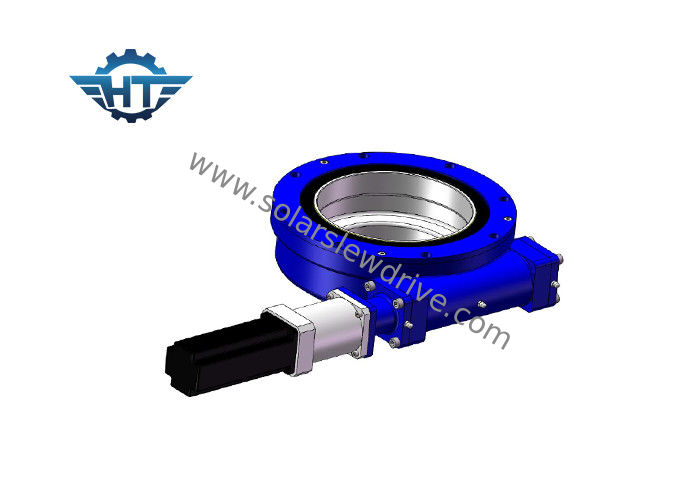

Nos commandes de pivotement viennent dans un grand choix de tailles de modèle de 1 pouce à 25 pouces, gamme de performances de 0,3 au kNm 21. Nous avons également des commandes de pivotement de contrecoup différent. Les commandes sont bien adaptées pour les applications qui exigent la participation de charge et le couple de rotation du même réducteur de transmission. Elles peuvent également être faites avec de doubles haches de rotation, (les haches de rotation en même temps) ou avec de doubles commandes sur le même axe, (deux fils de ver conduisant la même vitesse d'anneau à un axe), et peuvent être montées verticalement, horizontalement ou chacun des deux.
Série horizontale
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Tenir le couple | Charge axiale | Charge radiale | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | N.m | kN | kN | degré | Oui | kilogramme | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
Caractéristiques
La commande de pivotement est une boîte de vitesse qui peut sans risque tenir les charges radiales et axiales, aussi bien que transmet un couple pour la rotation. La rotation peut être à un axe simple ou dans des haches multiples ensemble.
