| Brand Name: | HangTuo |
| Model Number: | SE14 |
| MOQ: | 1 morceau |
| Prix: | USD 280~504 / pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |
Description de produit

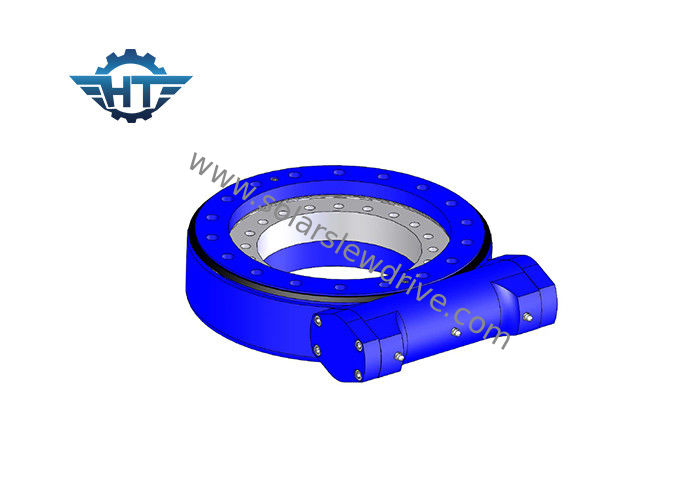

Lecteur SE14 de groupe d'engrenage à vis sans fin pour l'antenne de satellite
Description de produit
Commande de groupe : SE14
Dimensions : 900*620*140 millimètre
Poids : 62 kilogrammes
Terme de paiement : Changhaï FOB
Délai de livraison : 10-15 jours
Matériel : 50Mn, 42CrMo
Notre lecteur SE14 de pivotement est actionné avec la technologie de ver de sablier pour le couple maximum de vitesse et la rotation la plus sans heurt. Les applications typiques d'entraînement de groupe incluent l'industrie solaire, les grues de camion, les ascenseurs d'homme, et l'équipement de service, les attachements hydrauliques, l'équipement d'outil d'huile, les grues marines, les manipulateurs de pneu, les tours défonceuses et les ascenseurs des véhicules à moteur, mais les commandes de groupe sont employées dans beaucoup d'autres applications exigeant la participation de charge et la capacité de rotation. Nous offrons différents modèles d'entraînement de groupe avec différentes capacités de charge de moment. Les commandes standard de groupe sont équipées d'un logement ouvert et choisissent l'axe à verrouillage automatique de ver de sablier. Une fois que l'entrée de source d'énergie est retournée au neutre, l'axe de ver fermera à clef la charge en le place sans exiger n'importe quel dispositif de freinage externe.
La commande de groupe peut être avec l'engrenage à vis sans fin, pignon droit, pignon conique. Et également pour l'anneau de pivotement d'intérieur, ce peut être anneau de pivotement de boule de simple-rangée, et peut également être anneau de pivotement de boule de double-rangée. Celui avec la double-rangée peut prendre beaucoup plus de charge. Il peut être choisi a dépendu de votre application.
Série horizontale
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Tenir le couple | Charge axiale | Charge radiale | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | N.m | kN | kN | degré | Oui | kilogramme | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
