| Brand Name: | HangTuo |
| Model Number: | SE5 » |
| MOQ: | 1 morceau |
| Prix: | USD 280~504 / pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L / C, T / T, Western Union |

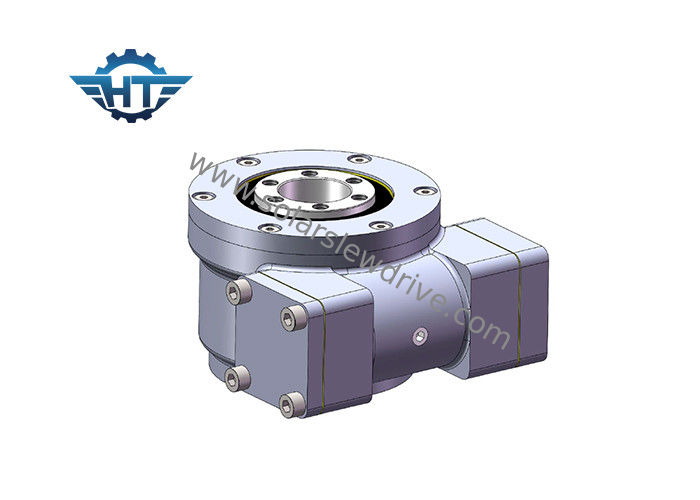

Petite boîte de vitesse montée horizontale d'entraînement du ver SE5 pour le système de piste solaire incliné et oblique
Description
Quelle est une commande de pivotement ?
Une commande de pivotement (ou a massacré la commande pour faire court) est une complète, prêt à installer le système qui se compose d'un anneau de pivotement de boule ou de rouleau (incidence), du ver, et du logement complètement inclus. Elle peut être adaptée aux besoins du client avec les boîtes de vitesse planétaires hydrauliques ou électriques avec la catégorie sélectionnable d'IP basée sur différentes applications et demande de clients.
Il a les caractéristiques de la protection contre la corrosion, de la charge élevée, et de la haute précision.
Le pivotement d'engrenage à vis sans fin est largement appliqué dans les parties relativement rotatoires des machines et du champ à énergie solaire telles que le système de piste solaire, châssis rotatoire des machines fonctionnantes aériennes, grue de camion, perceuse de roche, foreuse, saisissant la machine en bois, machine de bâti de code.
Fiche technique d'entraînement de pivotement de Se
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Tenir le couple | Charge axiale | Charge radiale | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | N.m | kN | kN | degré | Oui | kilogramme | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
Fonctionnalités clé
1. Un angle et une gamme tournants illimités
2. Fournissez la transmission la plus efficace de la puissance élevée et du couple possibles
3. Le logement complètement inclus et scellé résiste aux environnements et à la sécurité durs d'augmentations
Sélection de moteur
Articles facultatifs : Moteurs balayés de C.C (12V/24V/48V) avec ou sans des capteurs de hall, moteurs sans brosse de vitesse de C.C, moteur à courant alternatif (220V/380V), encodeur.
