Fourniture des commandes innovatrices et rentables de pivotement
 |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE1 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Lieu d'origine: | Changzhou, Chine | Matériel: | 50Mn, 42CrMo |
|---|---|---|---|
| modèle: | SE1 " | Rapport de vitesse: | 31:1 |
| Efficacité: | 40% | Couleur: | RAL 9006 ou comme en a été faite la demande |
| Application: | CPV, CSP, PV | Conducteur: | Moteur 12/24 VDC |
| Certificat: | ISO9001, CE | ENCODEUR: | oui |
| Surligner: | boîte de vitesse d'entraînement de ver,moteur d'engrenage à vis sans fin |
||

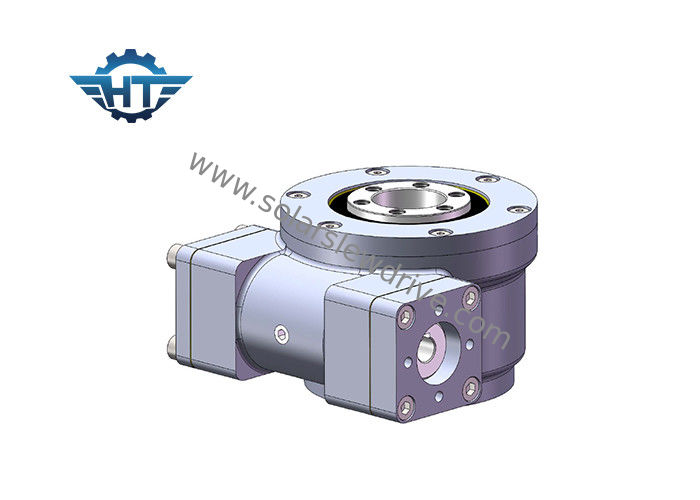

Le CE SE1 a certifié le petit engrenage à vis sans fin a massacré la commande avec le moteur d'engrenage planétaire pour les traqueurs solaires d'axe simple
Description
Pour la commande de pivotement, il y a 11 tailles différentes fournies par 1" à 25" avec plus de 60 modèles pour répondre à des exigences de cheminement régulières et précises dans le picovolte, le CPV et l'énergie thermique solaire dépistant des champs.
Hangtuo a le système strict de contrôle de qualité d'instrument, en attendant, nous avons passé la certification de système de qualité ISO9001-2008.
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Tenir le couple | Charge axiale | Charge radiale | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | N.m | kN | kN | degré | Oui | kilogramme | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
Sélection de moteur
Articles facultatifs : Moteurs balayés de C.C (12V/24V/48V) avec ou sans des capteurs de hall, moteurs sans brosse de vitesse de C.C, moteur à courant alternatif (220V/380V), encodeur.
Installation
Des commandes du pivotement SE1 ont pu être installées verticalement et horizontalement.
On lui conseille de monter la partie supérieure d'entraînements de pivotement horizontalement dans des demandes solaires ou de mechinery de meilleure protection. Si nécessaire, il pourrait être également monté verticalement, mais a besoin de défenseurs supplémentaires.
