Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE9 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Matériel: | 50Mn, 42CrMo | modèle: | SE9 » |
|---|---|---|---|
| Rapport de vitesse: | 61:1 | Couple de sortie évaluée: | 4300Nm |
| Tenir le couple: | 31000Nm | Inclinaison du couple: | 45000Nm |
| Efficacité: | 40% | Couleur: | RAL 9006 ou comme en a été faite la demande |
| Surligner: | boîte de vitesse d'entraînement de ver,moteur d'engrenage à vis sans fin |
||

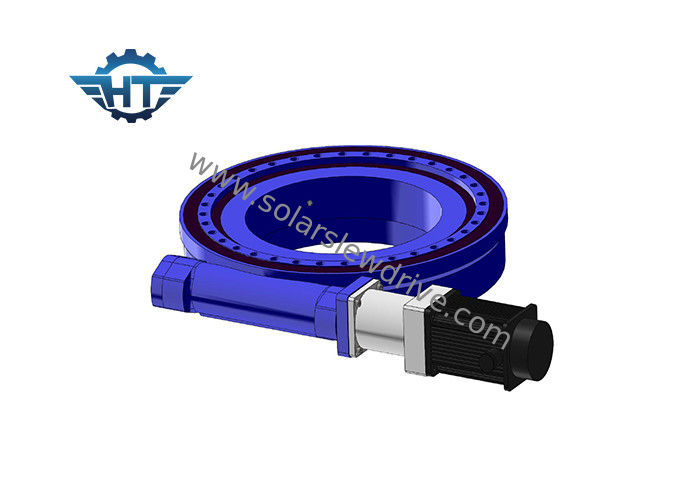

Commande montée horizontale de Worm Gear Slew du modèle SE9 avec les moteurs servo pour l'équipement d'automation
Avantages
1. Moment fort de renversement
2. Adopt enveloppant la commande de ver
3. contact dentaire multi, capacité de charge élevée
4. fonction à verrouillage automatique
La commande de ver est une usage-résistance plus élevée de la commande d'engrenage à vis sans fin, qui ont la capacité de charge élevée et incliner le couple de moment pour assurer la stabilité, fiabilité et bien performanced. La commande de ver est également disponible pour un champ précis de cheminement plus élevé.
Paramètres d'optimisation du traitement SE9
| Modèle : | commande horizontale de ver de 9 pouces |
| Couple de sortie évaluée : | 4300 nanomètre |
| Inclinaison du couple : | 45000 nanomètre |
| Charge axiale : | kN 340 |
| Charge radiale : | kN 130 |
| Tenir le couple : | 31000 nanomètre |
| Efficacité : | 40% |
| Précision : | ° ≤0.1 |
| À verrouillage automatique : | Oui |
| Poids : | 49 kilogrammes |
Le pivotement de Se conduisent des données
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
