Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE21 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Matériel: | 50Mn, 42CrMo, QUART | modèle: | SDE21 |
|---|---|---|---|
| Tenir le couple: | kNm 89 | Inclinaison du couple: | kNm 65 |
| Efficacité: | 40% | Charge axiale: | kN 337 |
| Charge radiale: | kN 640 | Couleur: | basé sur le code de RAL |
| Surligner: | Commande d'anneau de pivotement,petite commande de groupe |
||

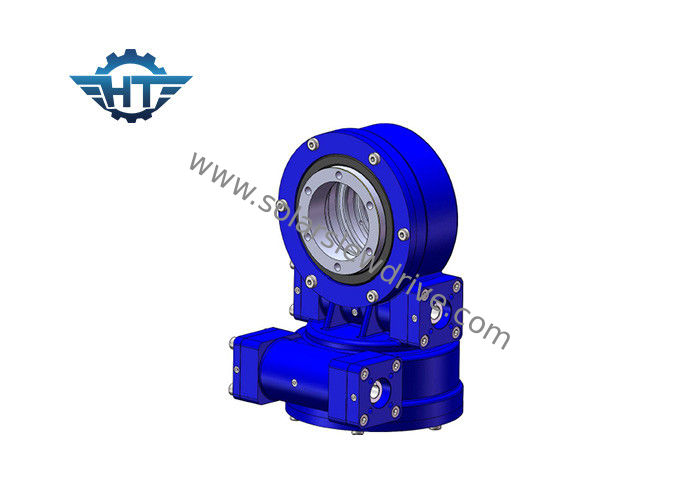

Boîte de vitesse à faible bruit d'entraînement de groupe de série de SDE pour le système de piste solaire automatique de double axe
Description
Le traqueur solaire de double axe inclut une plate-forme mobile, une plate-forme fixe, une chaîne périodique, une chaîne parallèle et un dispositif d'entraînement tel que la commande solaire de pivotement de traqueur de double axe. La plate-forme mobile est soutenue par la chaîne périodique et conduite par la chaîne parallèle, formant un mécanisme de cheminement parallèle. la commande de groupe pour le traqueur solaire de double axe est configurée pour conduire la chaîne parallèle au mouvement afin de conduire la plate-forme mobile pour tourner autour des haches verticales et horizontales. La commande solaire de pivotement de traqueur de double axe de la révélation actuelle a un plus grand espace de travail, une meilleure représentation de cheminement et les avantages de la rigidité élevée, la consommation basse d'énergie, le petit couple-moteur et la basse inertie, etc.
Glossaire des paramètres principaux
Inclinaison du couple de moment : Le couple est la charge multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le qorque produit par la charge et la distance est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.
Charge radiale : Chargez la verticale à l'axe de l'incidence de pivotement
Charge axiale : Chargez le parallèle à l'axe de l'incidence de pivotement
Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple.
À verrouillage automatique : Seulement une fois chargée, la commande de pivotement ne peut pas renverser tournent et ont ainsi appelé à verrouillage automatique.
Paramètres d'optimisation du traitement de modèle de SDE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogramme) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
