Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE5 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériel: | 50Mn, 42CrMo, QUART | modèle: | 7 pouces biaxial |
---|---|---|---|
Rapport de vitesse: | 57: 1 | Couple de sortie: | 0,8 kNm |
Tenir le couple: | kNm 6 | Inclinaison du couple: | kNm 9,2 |
Efficacité: | 40% | Temp de travail.: | -30 Celsius~+120 Celsius |
Surligner: | Commande d'anneau de pivotement,moteur d'entraînement de ver |

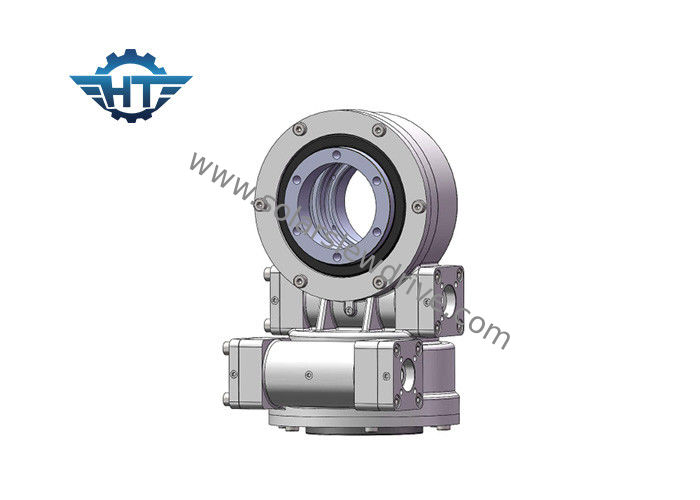

Commande incluse de pivotement d'engrenage à vis sans fin SDE5 pour le double système de piste de GPS Sun d'axe pour deux directions
Descripiton
Modèle : SDE7
Point d'origine : Changzhou, Chine
Marque : HT
Type : Inclus
Matériel : 42CrMo, 50Mn
Couple de sortie : 800N.m
Inclinaison du couple de moment : 6000 N.m
Tenir le couple : 9200 N.m
Estimation axiale statique : 133 KN
Estimation radiale statique : 53 KN
Estimation axiale dynamique : 32 KN
Estimation radiale dynamique : 28KN
Rapport de vitesse : 57:1
Efficacité : 40%
La commande du pivotement de Hangtuo se compose de logement, incidence de pivotement, cachetage, enveloppant le ver avec quelques pièces de rechange réalisées. Nous pouvons également produire le moteur électronique et le moteur hydraulique utilisés pour pivoter les commandes, qui peuvent des mouvements pour la rotation de sens horaire et de sens horaire de compteur.
Avantage
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
Diagramme de représentation de série de SDE
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Remarque : Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.
Classifications et dessins
Il y a habituellement type simple d'axe ; le double type d'axe, le type vertical et le double ver dactylographient de 3 à 25 pouces, pour le détail que les pls nous contactent pour le dessin de ventes.
Par exemple le dessin de ventes de pouce SDE5 :
Les dimensions d'installation :
