Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE3 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Matériel: | 50Mn, 42CrMo, QUART | Rapport de vitesse: | 31:1 |
|---|---|---|---|
| Couple de sortie évaluée: | 600 nanomètre | Tenir le couple: | 1500 nanomètre |
| Inclinaison du couple: | 5800 nanomètre | Couleur standard: | RAL 9006 |
| contrecoup: | moins de 0,1 degrés | Type tournant: | Double axe |
| Surligner: | petite commande de groupe,moteur d'entraînement de ver |
||

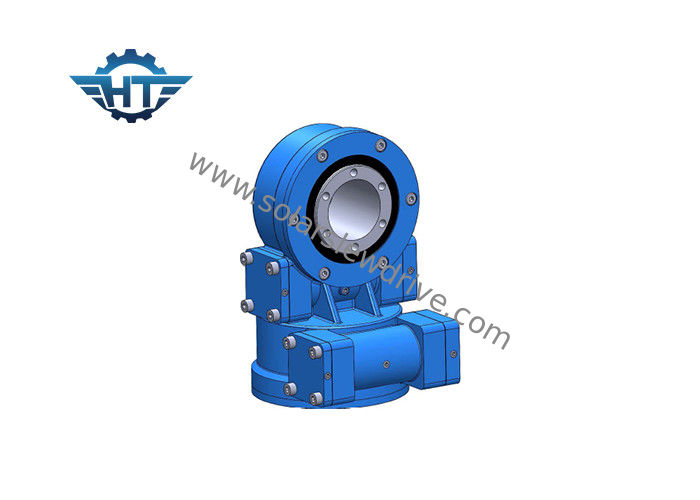

SDE3 conjuguent avec la double boîte de commande de groupe d'axe de moteur pour le système de piste solaire de 6 panneaux solaires de PCS
Description
Des commandes de groupe sont employées pour la transmission concourante des forces axiales et radiales aussi bien que la transmission d'incliner des moments. Les commandes de groupe se composent d'un anneau de pivotement de boule ou de rouleau, des commandes hydrauliques ou électriques, et d'un logement complètement inclus. Le Se de série a massacré des commandes sont conçus avec l'engrenage à vis sans fin.
Caractéristiques
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. Enveloppant la commande de ver à l'intérieur
3. Contact dentaire multi pour assurer la charge élevée
4. Fonction à verrouillage automatique
De doubles commandes de pivotement d'axe sont employées dans les traqueurs solaires de double axe, les héliostats, le photovoltaics concentré (CPV), et l'antenne de satellite.
Données techniques de doubles commandes de pivotement d'axe
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Remarque : Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Applicatons
commande de pivotement pour le système de piste solaire de double axe
commande de pivotement pour le système de poursuite de satellites
commande de pivotement pour le système de piste de picovolte de concentré
