Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE14 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Matériau: | 50Mn, 42CrMo | modèle: | SE14 » |
|---|---|---|---|
| Rapport de vitesse: | 85:1 | Couple de production évaluée: | 6550Nm |
| Tenir le couple: | 68000Nm | Inclinaison du couple: | 54200Nm |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| charge axiale: | 680 KN | Charge radiale: | kN 230 |
| Surligner: | commande solaire de traqueur,vitesse de pivotement |
||
Description du produit

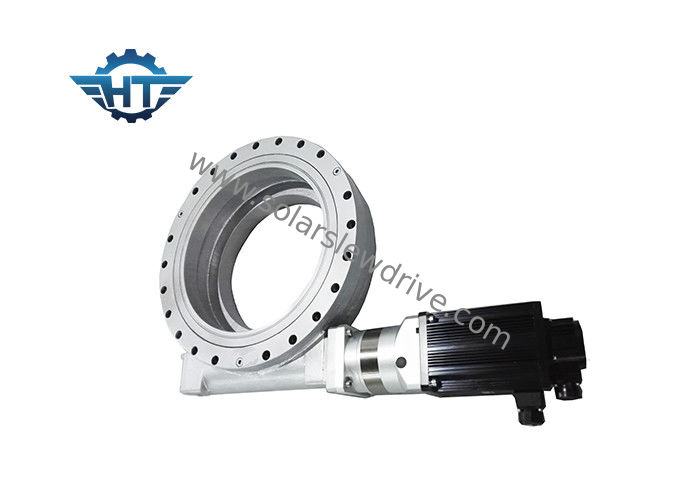

Type: entraînement de rotation SE14 pouces
Caractéristiques:
1. Type de dent: Dent hélicoïdale
2. Charge portante: charge légère
3. Type d'entraînement: entraînement par moteur
4. Module: 5 / 3,75
5. Nombre d'arbres de vis sans fin: 1
6. Rapport de transmission: 85: 1
7. Efficacité: 40%
8. Pignons autobloquants: OUI
9 Poids: 63 kg
Couple du moment d'inclinaison: Ce couple est la charge de gravité multipliée par la distance entre la position de la charge et le centre du roulement d'orientation. Si le couple réel est supérieur au couple nominal d'inclinaison, la transmission d'orientation est renversée.
Charge radiale: La charge verticale par rapport à l'axe du roulement d'orientation
Charge axiale: La charge parallèle à l'axe du roulement d'orientation
Couple de maintien: Il s’agit du couple inversé. Lorsque l’entraînement tourne en sens inverse et que les pièces ne sont pas endommagées, le couple maximal obtenu est appelé couple de maintien; il est également considéré comme un couple cassé.
Autoblocage: L'entraînement de rotation ne peut pas effectuer de rotation inverse et est donc appelé autobloquant uniquement en cas de charge.
données techniques
| Paramètres de performance du modèle SE | ||||||||||||
| Modèle | Couple de sortie nominal (Nm) | Couple de maintien (Nm) | TiltingTorque (Nm) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité | Précision (degré) | IP | Temp de travail (℃) | Autobloquant | poids (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | ≤0,1 | 66 | -30 + 120 | Oui | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | ≤0,1 | 66 | -30 + 120 | Oui | 8 |
| 5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | ≤0,1 | 66 | -30 + 120 | Oui | 12 |
| 7" | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | ≤0,1 | 66 | -30 + 120 | Oui | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | ≤0,1 | 66 | -30 + 120 | Oui | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43% | ≤0,1 | 66 | -30 + 120 | Oui | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | ≤0,1 | 66 | -30 + 120 | Oui | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43% | ≤0,1 | 66 | -30 + 120 | Oui | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43% | ≤0,1 | 66 | -30 + 120 | Oui | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43% | ≤0,1 | 66 | -30 + 120 | Oui | 204 |
Remarque: Pour des dimensions et des paramètres plus détaillés, veuillez vous reporter à nos dessins commerciaux.
Services personnalisés
1. Conception spéciale basée sur différentes applications et projets
2. Différents types de moteurs peuvent être associés, tels que les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques, etc.
3. Différentes couleurs sont disponibles en fonction du code RAL; notre couleur standard est RAL 9006.
